Jordfelsbrytare – Varför jordfelsbrytare typ B är oumbärlig i många applikationer
Jordfelsbrytare (RCD) har i årtionden varit standard för person- och anläggningsskydd. Men med den ökande användningen av solcellsanläggningar, laddinfrastruktur för elfordon och frekvensstyrda drivsystem når konventionella enheter som typ A sina gränser.
Allströmskänsliga jordfelsbrytare typ B detekterar även likströms- och blandade felströmmar och säkerställer därmed säkerhet i moderna installationer. Dessa extra funktioner gör typ B-brytare till en praktisk lösning för en mängd olika användningsområden. På denna sida förklaras hur de fungerar, när de krävs och vilka standarder som ska beaktas.
Vad är en allströmskänslig jordfelsbrytare?
En jordfelsbrytare typ B utökar den klassiska detekteringen av felströmmar avsevärt. Den identifierar inte bara sinusformade växelströmmar och pulserande likströmmar, utan även släta likströmsfelströmmar och högfrekventa komponenter. Detta möjliggörs av speciella sensorer och elektronik som förhindrar att brytaren “blir blind”. På så sätt säkerställs skyddet även när likströmskomponenter uppstår i systemet.
Hur fungerar en allströmskänslig jordfelsbrytare?
Konventionella jordfelsbrytare typ A arbetar med en summaströmtransformator som kan förlora sin funktion vid släta likströmsfelströmmar större än cirka 6 mA. I sådana fall finns risken att även ytterligare växel- eller felströmmar inte längre upptäcks. En jordfelsbrytare typ B övervakar felströmmar inom ett betydligt utökat frekvens- och strömområde. Genom ytterligare mätteknik kan:
- släta DC‑felströmmar,
- låg- och högfrekventa felströmmar
- samt överlagrade blandströmmar
detekteras tillförlitligt och kopplas bort säkert. Därmed säkerställs ett effektivt skydd även i komplexa anläggningar med omriktare, laddare eller switchade nätaggregat.
Skillnader mellan jordfelsbrytare typ A och typ B
Jordfelsbrytare typ A:
- Detekterar sinusformade växelströmmar och pulserande likströmsfelströmmar
- Kan bli verkningslös vid släta DC‑felströmmar > 6 mA
- Lämplig för klassiska växelströmslaster utan relevanta DC‑komponenter
Jordfelsbrytare typ B:
- Detekterar även släta likströmsfelströmmar
- Registrerar frekvensstyrda felströmmar även i kHz‑området
- Förhindrar “blindhet” vid DC‑felströmmar
- Lämplig för moderna applikationer med kraftelektronik
Varför jordfelsbrytare typ B? Var är användningen av jordfelsbrytare typ B obligatorisk?
Användningen av typ B är nödvändig överallt där likströmsfelströmmar kan uppstå.
Typiska exempel:
- Laddinfrastruktur för elfordon: Wallboxar och laddstationer kräver enligt standard DC‑felströmsdetektering från 6 mA.
- Solcellsanläggningar: Vid transformatorlösa växelriktare kan DC‑komponenter matas in i nätet.
- Industri & byggnadsautomation: Frekvensomriktare i hissar, pumpar eller klimatanläggningar genererar blandade felströmmar.
- Övriga applikationer: UPS‑anläggningar (avbrottsfri kraftförsörjning), reservkraftsystem, laddare, switchade nätaggregat samt vissa områden inom medicin- och IT‑teknik.
I dessa områden är typ B ofta inte bara rekommenderad, utan följer av kraven i DIN VDE 0100‑410, DIN VDE 0100‑530 samt applikationsspecifika standarder (t.ex. DIN VDE 0100‑722 för e‑mobilitet).

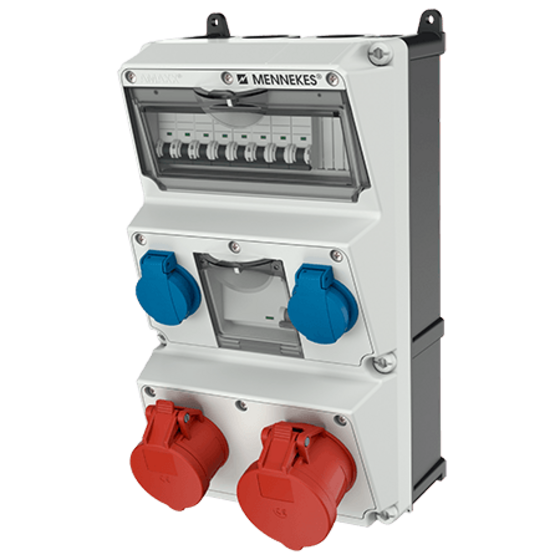

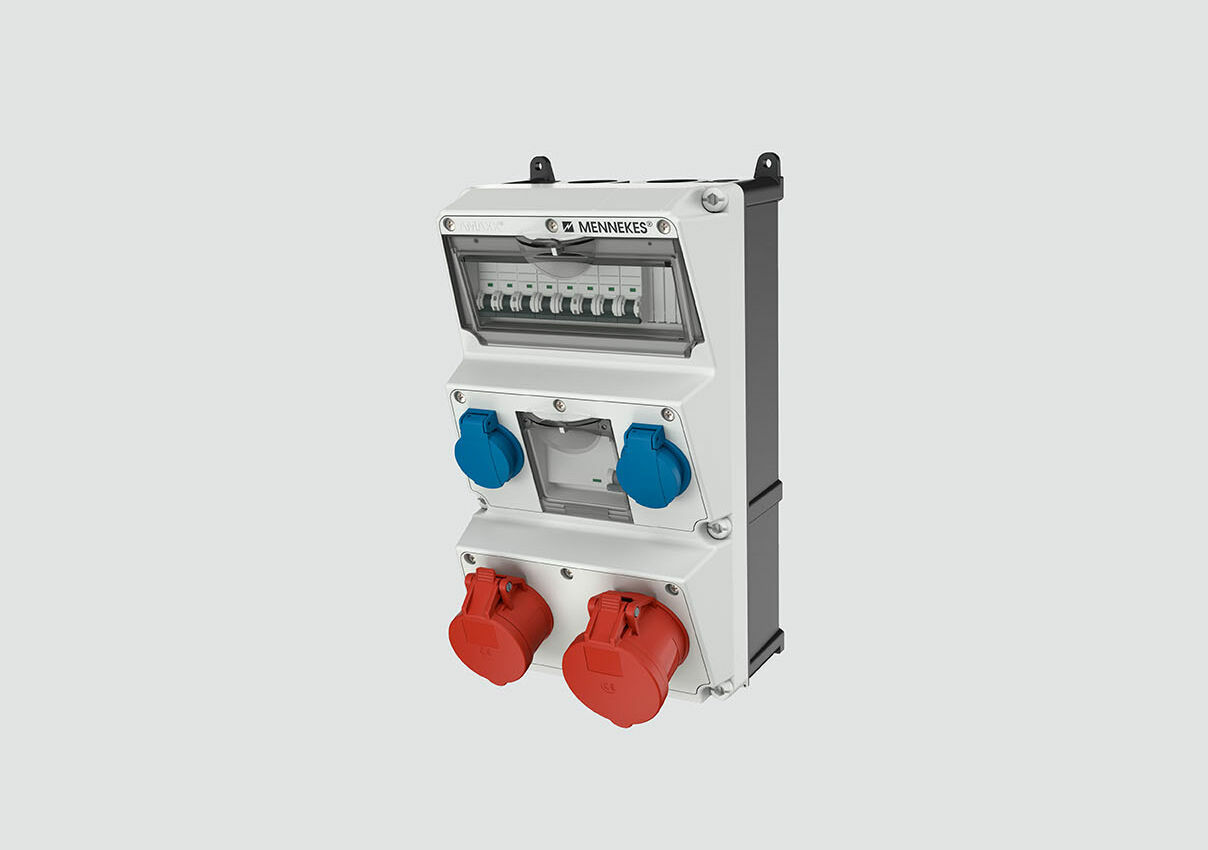

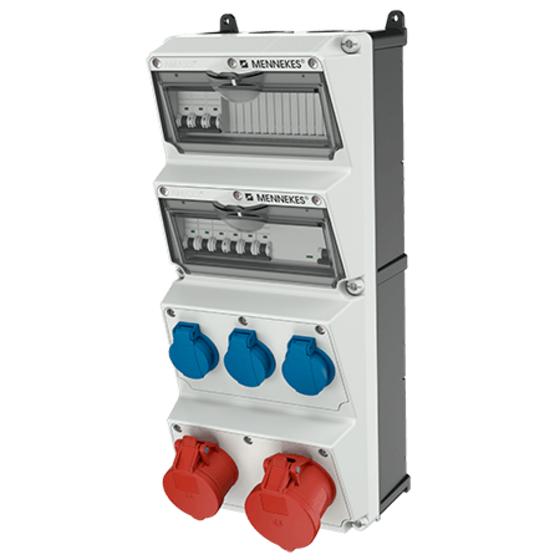

MENNEKS väggkombinationer med jordfelsbrytare typ B
Våra robusta och slitstarka väggmonterade uttagskombinationer med jordfelsbrytare typ B erbjuder säker drift överallt där likströmsfelströmmar kan uppstå. De finns i olika storlekar samt i olika utföranden med SCHUKO® och CEE‑uttag.
