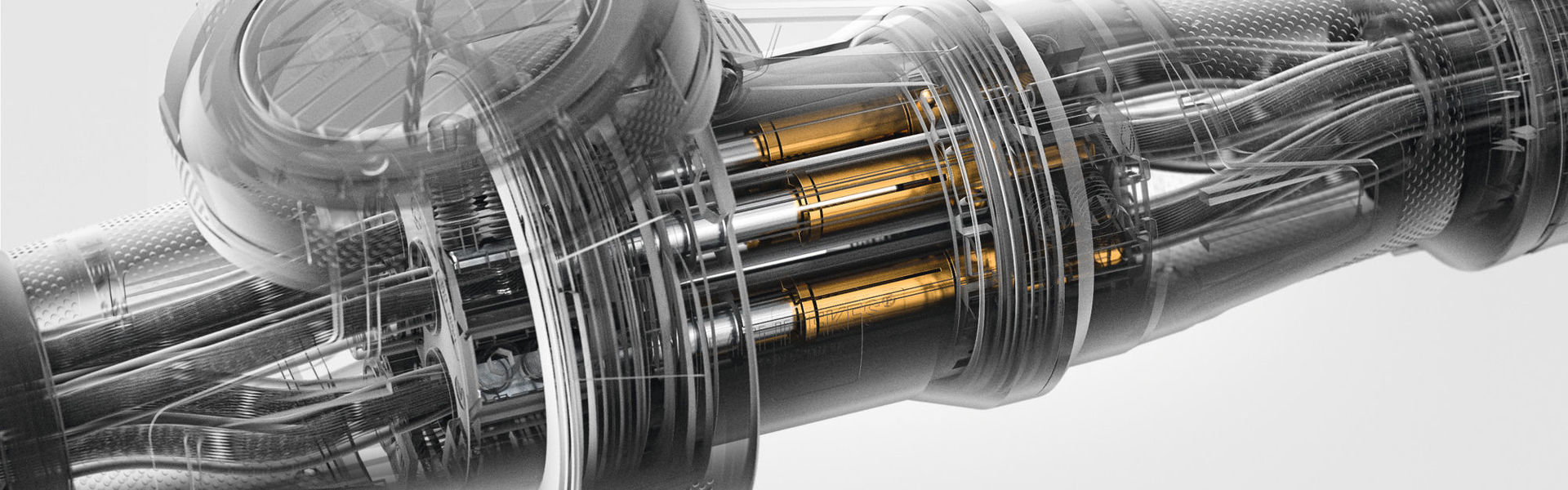

An image showing the inside of the X Contacts

X-CONTACT®

X-CONTACT®

Det är insidan som räknas …

Mer kontakt

Det är viktigt att uppnå bästa möjliga balans mellan säker kontaktslutning och enkel isättning. Med X-CONTACT® har vi lyckats implementera detta på ett helt nytt sätt.

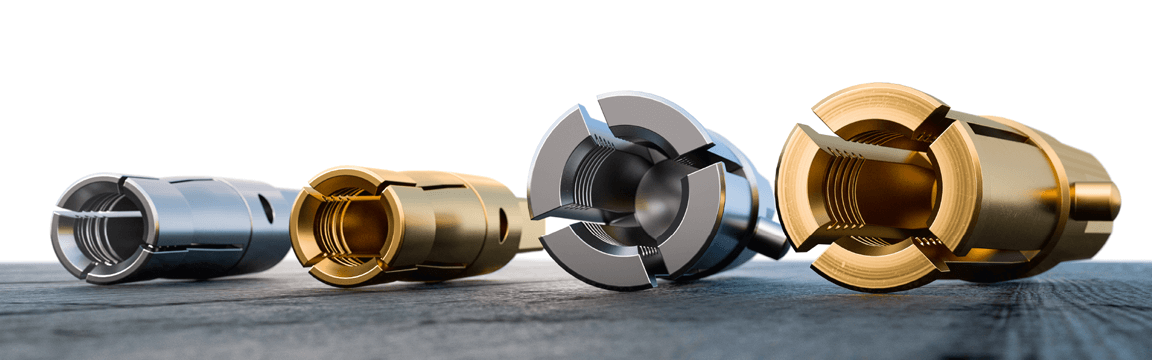

Tack vare en helt ny tillverkningsprocess får X-CONTACT®-hylsan elastiska egenskaper enbart baserat på materialegenskaperna, utan att behöva använda extra fjäderelement. Tack vare formen på X-CONTACT®-hylsan kan man uppnå en extra säker kontaktslutning.

Mindre kraft

Den speciella designen på X-CONTACT® minskar kraften vid isättning och uttagning med upp till 50 %. En fördel som underlättar arbetsprocesser och förbättrar säkerheten, särskilt vid höga elektriska strömmar. Med X-CONTACT® skapar MENNEKES en säker kontaktslutning och enkel hantering på en ny, lika hög nivå.

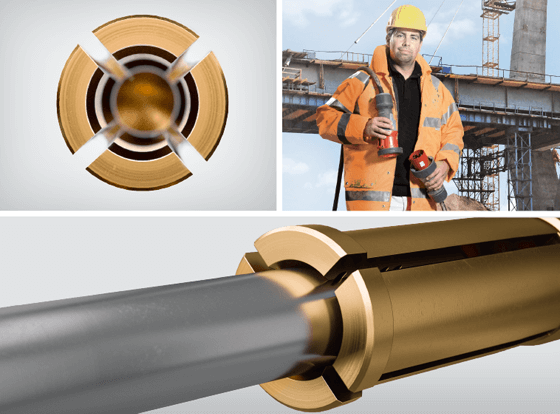

Men hur uppnår X-CONTACT® de här fördelarna även vid strömmar på 63 A eller 125 A? En titt in i öppningen på en X-CONTACT®-hylsa avslöjar den intelligenta funktionsprincipen: den X-formade falsen och spåret i innerväggen ger den nya designen fyra fördelar: innovativ, enkel, hållbar och säker. Vi kallar det för X-principen.

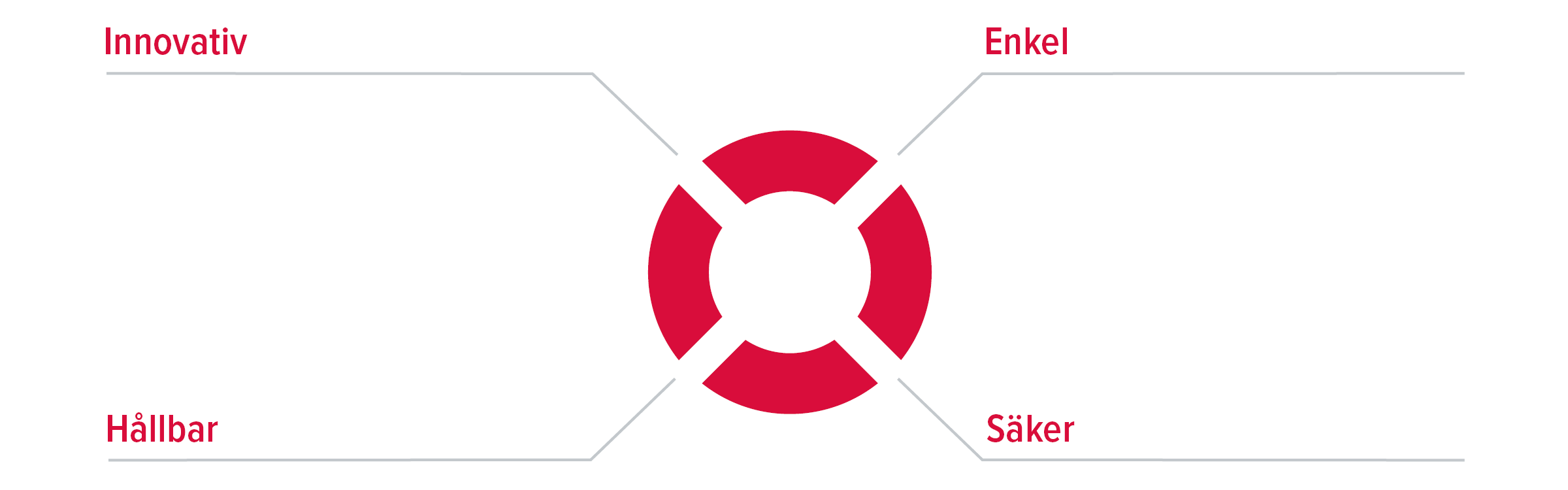

X-principen

Enkel hantering möter säkra anslutningar.

Innovativ

Tack vare de falsade hylsorna med deras fjädrande materialegenskaper är X-CONTACT® den enklaste möjliga mekaniska lösningen: kontaktstiftet expanderar helt enkelt öppningen på den fjädrande kontakthylsan, vilket minskar kraften som behövs för att ansluta och koppla från stickproppen med 50 %.
X-CONTACT® – intelligent innovativ!

Enkel

I praktiken förenklar X-CONTACT® arbetsprocesserna. Anslutningen är enklare att hantera jämfört med bekväma kontakthylsor.
X-CONTACT® – helt enkelt briljant!

Hållbar

Även vid frekvent hopkoppling och frånkoppling syns inga tecken på slitage och hylsmaterialet förblir utmattningssäkert på lång sikt även efter hård hantering. Tack vare kvaliteten på de nya hylsorna avlägsnas föroreningar och ytkorrosion automatiskt vid hopkoppling och frånkoppling.
X-CONTACT® – hållbar lösning!

Säker

Ökad säkerhet ges genom enklare hopkoppling och frånkoppling. Spåret i innerväggen kombinerat med det fjädrande materialet i kontakthylsorna ger en säker kontaktslutning.
X-CONTACT® – dubbel säkerhet!

Praktisk fördel 01

Enklare hantering.

Särskilt vid strömstyrkorna 125 A eller 63 A krävs det mycket stor kraft för att koppla samman och koppla isär en vanlig stickpropp. Dessa anslutningar är ofta så tröga att det krävs två personer för att koppla ifrån dem. Detta stör inte bara arbetsprocessen utan utgör även en potentiell fara. Särskilt i industriella tillämpningar måste stickproppar och -uttag vara robusta, men de måste även underlätta alla processer och göra dem praktiska och säkra.

X-CONTACT® är perfekt lämplig för dessa krav. De spårade X-CONTACT®-hylsorna säkerställer märkbar smidig hantering av kontaktstiften utan något stort motstånd. Nödvändig isättnings- och uttagningskraft minskas med 50 % jämfört med vanliga kontakthylsor. Samtidigt ligger enkelheten hos X-CONTACT®-hylsan i dess design och konstruktion för att klara tuff hantering. Detta säkerställer enkel hantering av X-CONTACT® och du behöver inte oroa dig för säker, konstant kontaktstängning under lång tid, eftersom de här fördelarna med X-CONTACT® är hållbara på grund av hylsornas slitagebeständighet.

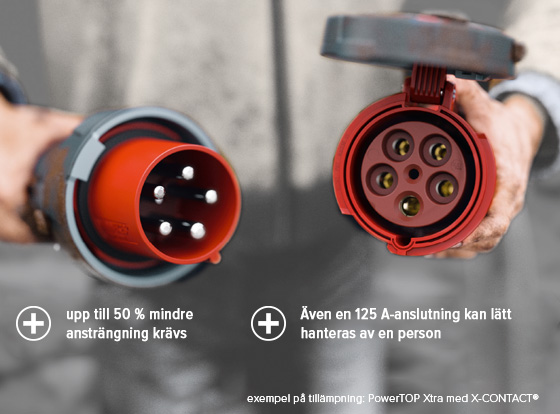

Less force
The innovative manufacturing process and the material used ensure the elasticity of the sleeve. As a result, the force needed to connect and disconnect the plug is reduced by up to 50%. This can now be handled by one person – even a 125 A connection!

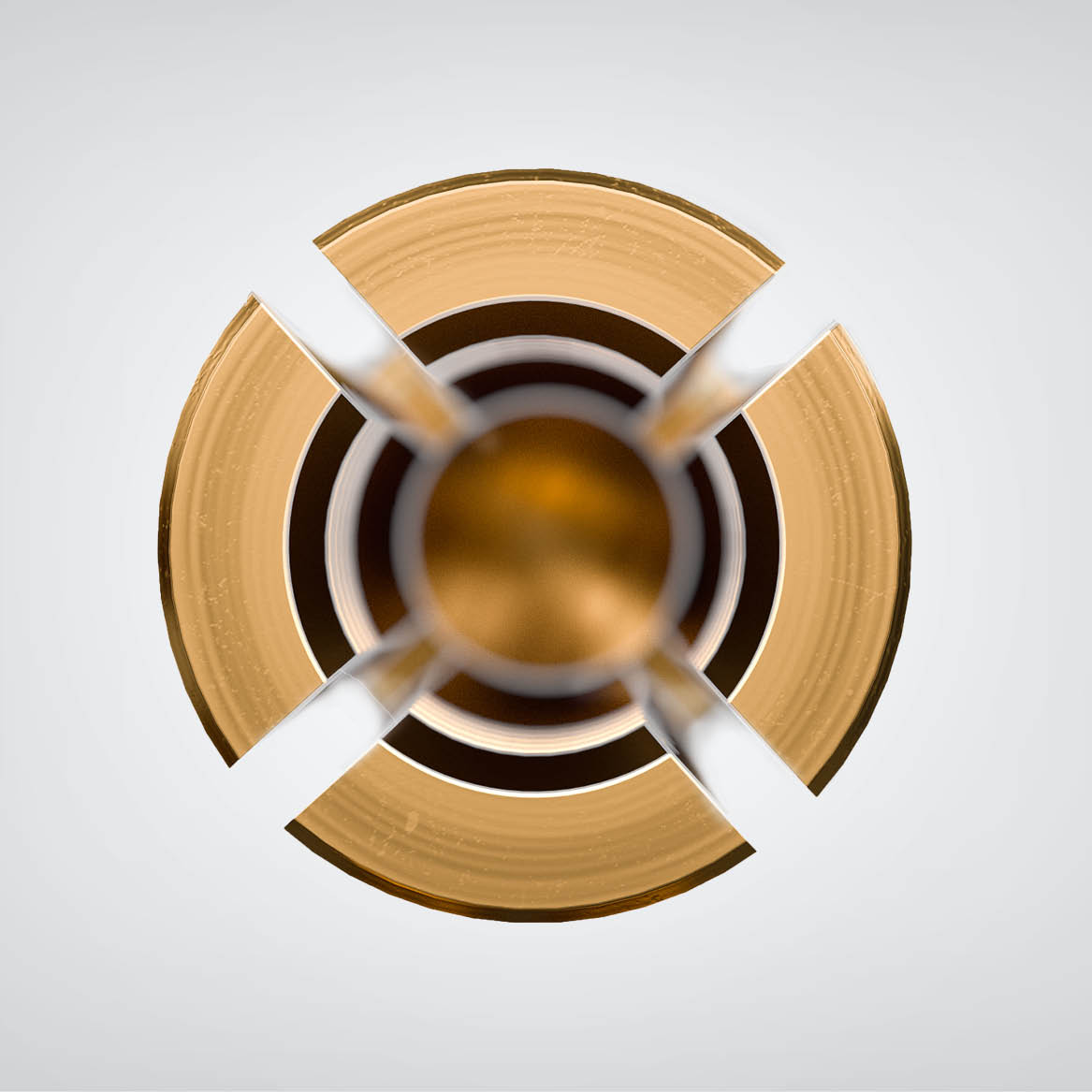

Spår
Hylsan sedd uppifrån visar öppningen som expanderas av kontaktstiftet. En effekt som endast är möjlig med denna nya MENNEKES-innovation.

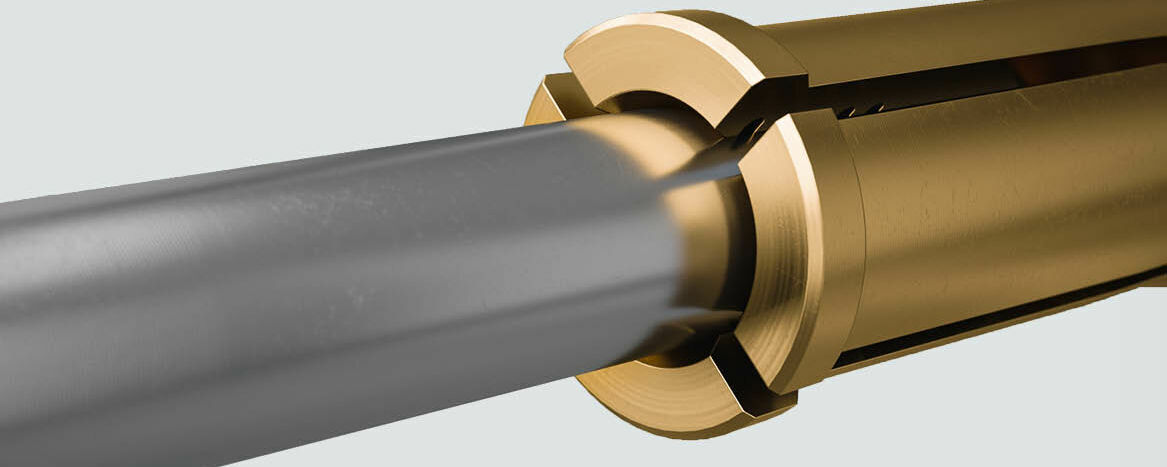

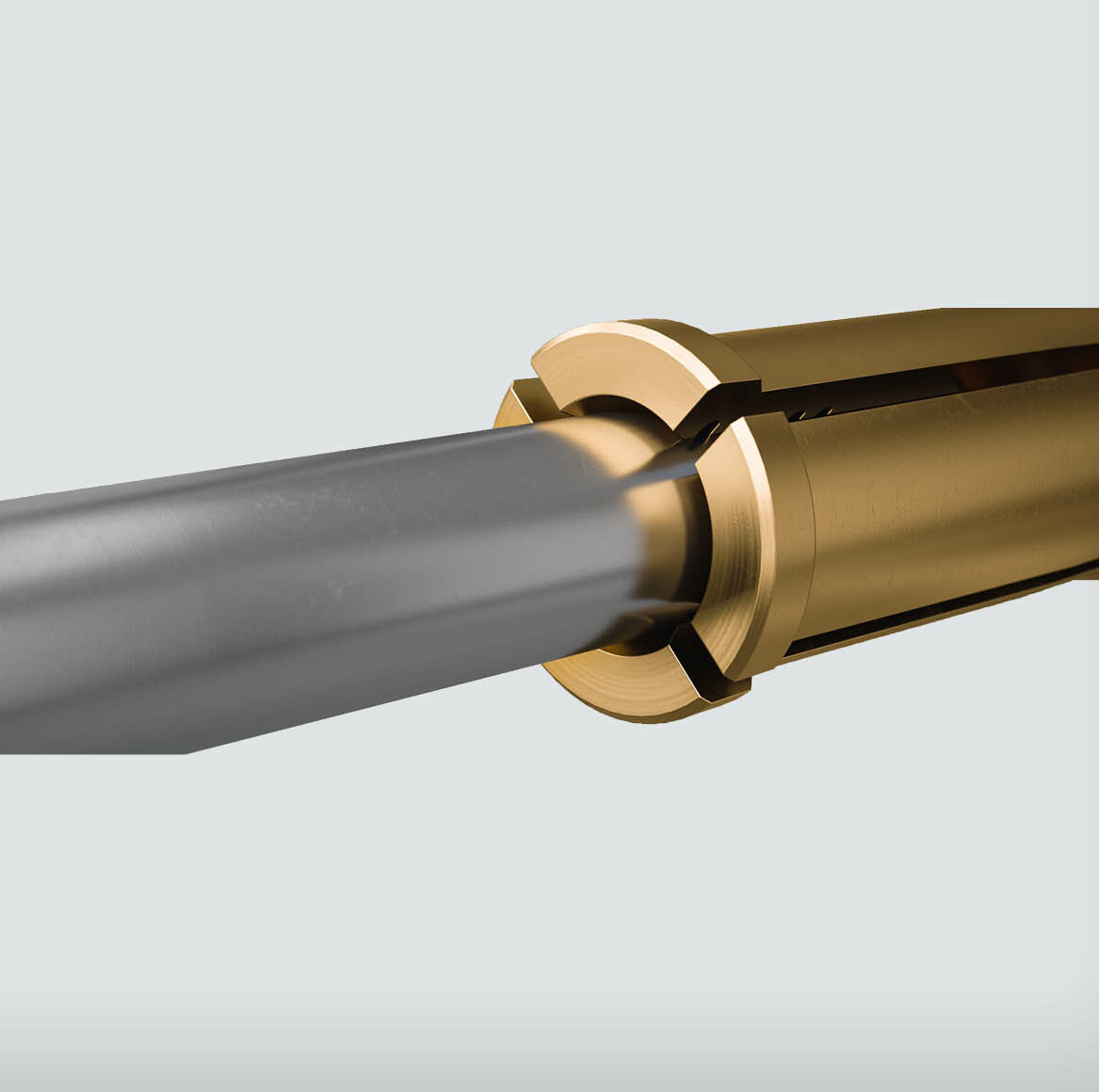

Fjädrande material
Kontaktstiftet expanderar den fjädrande hylsöppningen när det förs in.

Praktisk fördel 02

Enorm styrka och hållbarhet

Vanliga kopplingar för strömstyrkor på 63 A eller 125 A har alltid varit en kompromiss mellan enkel hantering och kontaktkvalitet. Enkel hantering var endast möjlig vid sämre kontaktkvalitet och omvänt. På grund av de fysiska förhållandena verkade detta dilemma vara ofrånkomligt. På grund av de höga kraven på temperaturbeständighet och smidig införingsprocess inom bilindustrin har vi uppnått högre kontaktkvalitet och överför nu den från utvecklingen för bilindustrin till industriella tillämpningar. Det som redan har etablerats inom elektromobilitet används nu i våra industristickproppar och -uttag. Utöver högkvalitativ tillverkningsteknologi finns det en andra viktig formfaktor:

Innerväggarna på de spårade X-CONTACT®-hylsorna har räfflor vinkelrätt mot anslutningsriktningen. Det fjädrande materialet ansluter till denna inre räffla och skapar en mycket flexibel kontaktslutning. Även vid tuff hantering – i praktiken snarare regel än undantag – ger spår, fjädrande material och räffla tillsammans en säker kontakt i alla situationer.

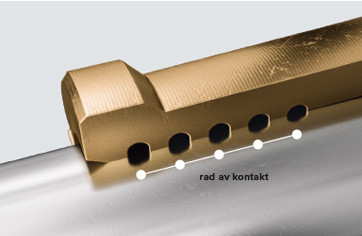

En svag vinkel, som praktiskt taget alltid föreligger vid anslutning av stickpropp och uttag, kan tack vare X-CONTACT®-designen inte på något sätt skada hylsorna. Dessutom bildar anslutningen av det fjädrande materialet i den räfflade innerväggen alltid en rad med kontaktpunkter. Inte heller införing och utdragning av stickproppen under belastning försämrar kontaktkvaliteten i kopplingar med X-CONTACT®.

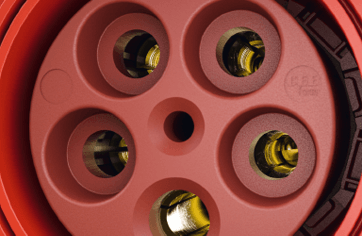

En andra titt

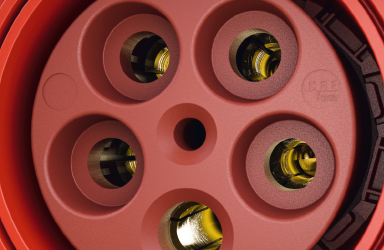

Om du tittar in i kopplingen eller uttaget från utsidan ser du att de har X-CONTACT®-hylsor.

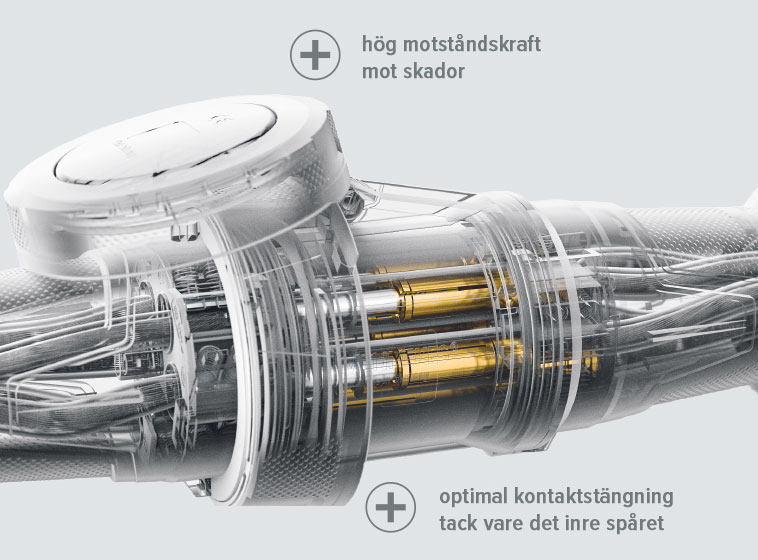

Räfflor och spår
Räfflorna säkerställer också optimal kontakt även om stickproppen förs in i med en svag vinkel.

Räfflor på insidan
De är ett komplement till det fjädrande materialet och ökar kontakten samtidigt som kraften minskar. Alltid – även vid till- och frånkoppling av stickproppen under belastning.

Praktisk fördel 03

Tillförlitlig även under de hårdaste förhållandena.

Innovativ, enkel, hållbar och säker – X-principen är inte ett löfte, det är ett faktum. Men det är ännu bättre eftersom X-CONTACT®-hylsorna klarar de tuffaste förhållandena tack vare deras enkla, geniala funktionsprincip.

Samverkan mellan det fjädrande materialet och räfflan är inte bara en garanti för säker kontaktslutning, utan det har även den praktiska bieffekten att eventuella föroreningar tas bort när stickproppen sätts i och tas ur. Även ytkorrosion tas bort av fjädereffekten hos X-CONTACT®-hylsorna.

För särskilt korrosiva omgivningar – till exempel frätande kemiska ämnen, som ammoniak – erbjuder vi nickelpläterade kontakthylsor med alla deras fördelar.

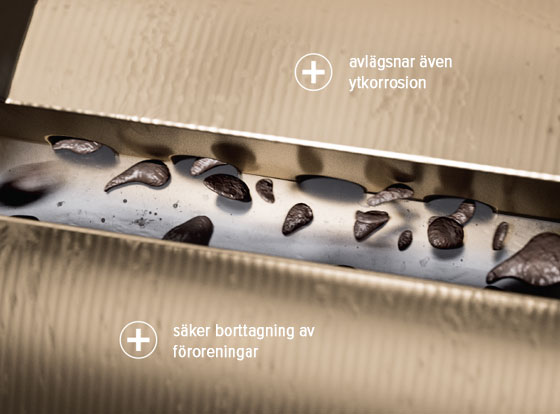

Kontaminering
Alla avlagringar tas bort från stiftet med räfflorna på kontakthylsan. Detta säkerställer hållbar, problemfri användning även under de tuffaste förhållandena.

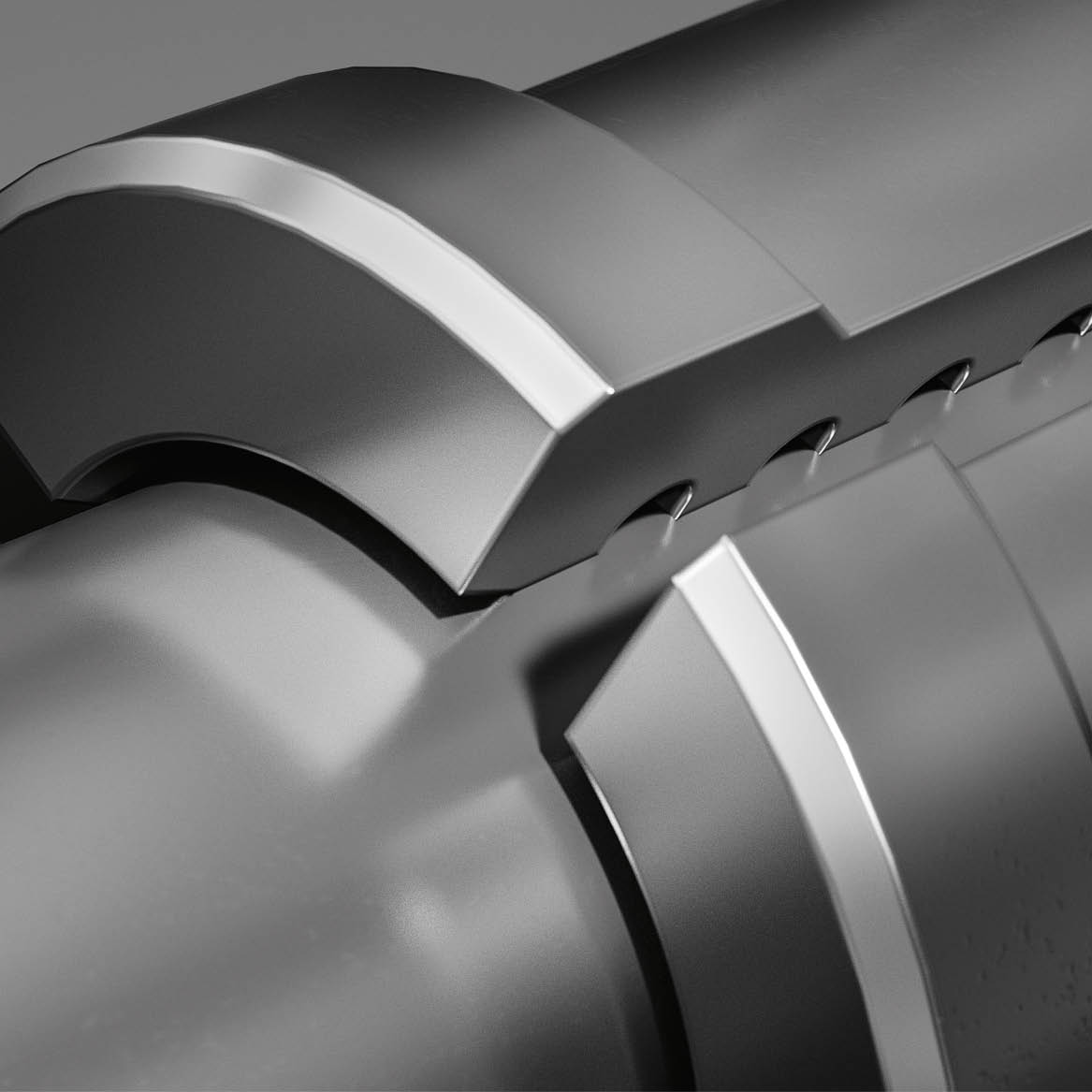

Nickelplätering
Kopplingar och uttag med nickelpläterade kontakthylsor garanterar högsta beständighet i krävande miljöer. De står emot hög luftfuktighet, salt- och syrahaltig luft samt aggressiva gaser och ångor.

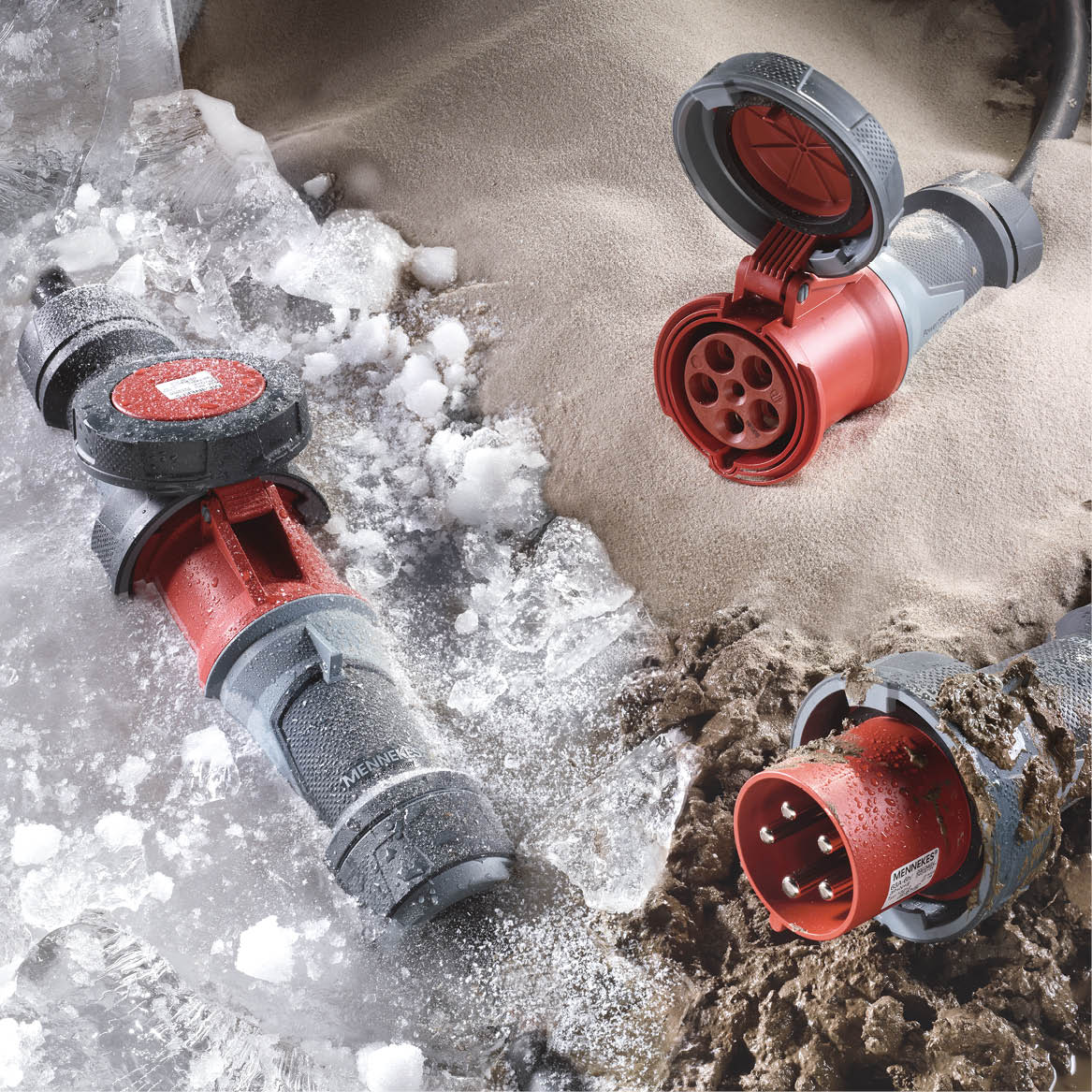

Motståndskraftig
Räfflornas rengöringseffekt säkerställer tillförlitlig driftssäkerhet tack vare låg kontaktvärme även vid höga strömstyrkor och kraftig nedsmutsning.

X-CONTACT® Video

Som specialister på kontakter och uttag är MENNEKES kända över hela världen för att sätta standarder. Under de senaste åren har vi arbetat intensivt med de aktuella kraven hos elektromobilitets- och bilsektorn. Vi använde kunskaperna för att utveckla en helt ny kontakthylsa för industriella kopplingar och uttag: X-CONTACT®.

X-CONTACT®: Innovation inside

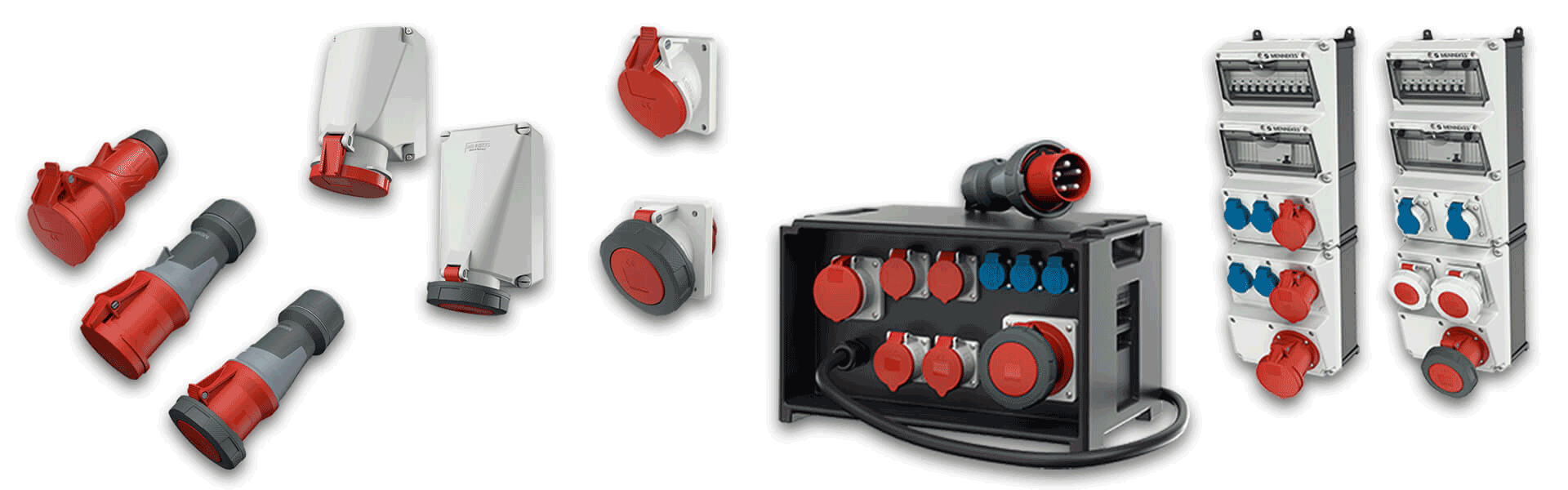

Med X-CONTACT® sätter vi standard för alla industriella kopplingar och uttag. Därför har vi implementerat denna nya teknologiska design i hela vårt produktutbud. I framtiden kommer alla MENNEKES kopplingar och uttag för strömstyrkor på 63 A och 125 A och PowerTOP® Xtra-kopplingarna 16 A och 32 A att ha en X-CONTACT®, det innebär att du kommer att ha nytta av fördelarna hos X-CONTACT® i alla tillämpningar. Detta gäller alla versioner av följande produktgrupper:
