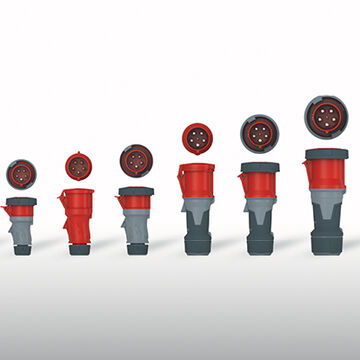

Vår familj PowerTOP® Xtra: Anslutningsdon för alla behov

Inom industrin, i gruvor, på järnvägar och transportföretag – överallt måste strömförsörjningen vara säker, även när förutsättningarna är svåra. I egenskap av specialist på anslutningsdon har vi sammanställt vår CEE know-how i en produktfamilj: PowerTOP® Xtra stickpropp och skarvuttag finns med strömstyrkorna 16, 32, 63 och 125 A. Många av produkterna har använts i många år och i olika arbetsmiljöer runt om i världen. Alla PowerTOP® Xtra skarvuttag har vår smarta kontakthylsteknologi X-CONTACT®.
PowerTOP® Xtra – anslutningsdon för elproffs!

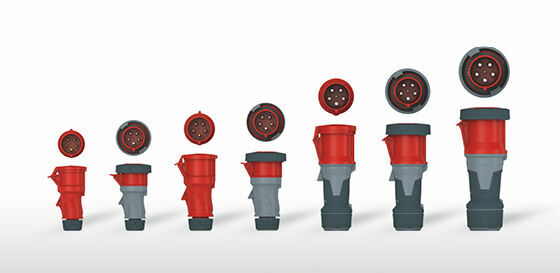

Portfölj PowerTOP® Xtra

Våra PowerTOP® Xtra stickproppar och uttag ger dig den perfekta kombinationen av robusthet och tillförlitlighet. De är utvecklade för att uppfylla de högsta kraven och är idealiska för användning i krävande miljöer. Ta reda på mer om vår portfölj och hitta rätt lösning för dina behov:

Portfölj stickproppar Portfölj uttag

Förbättrad ergonomi – Säker hantering och lång livslängd

Särskild design och robusta material gör att det är säkert och bekvämt att hantera våra PowerTOP® Xtra anslutningsdon även under svåra förutsättningar och gör att produkterna har extra lång livslängd. Tack vare husets ergonomiska form, de noppiga greppzonerna samt det noppiga och gummibelagda kabelskruvförbandet är CEE-stickpropp och -skarvuttagen lätta att hålla och ligger bra och halksäkert i handen även när det är blött. Och så klart kan de sättas i och dras ur tusentals gånger. Hos anslutningsdon med 63 och 125 A dockar kabelskruvförbandet fast direkt i höljet, vilket gör det extra lätt att hålla både stickpropp och skarvuttag rena.

Våra anslutningsdon har en integrerad öppningshjälp på skarvuttaget vilket gör det lätt att hålla klafflocket öppet. Anslutningsdonen har dessutom ett lås mellan fördelardelen och höljet, vilket gör att det går att låsa dem snabbt och stabilt utan skruvar. Hos stickpropp och skarvuttag med 63 och 125 A (kapslingsklass IP67) är packningarna i kopplingslocket och anslutningsdonets främre del pågjutna, vilket gör att det inte går att tappa bort dem.

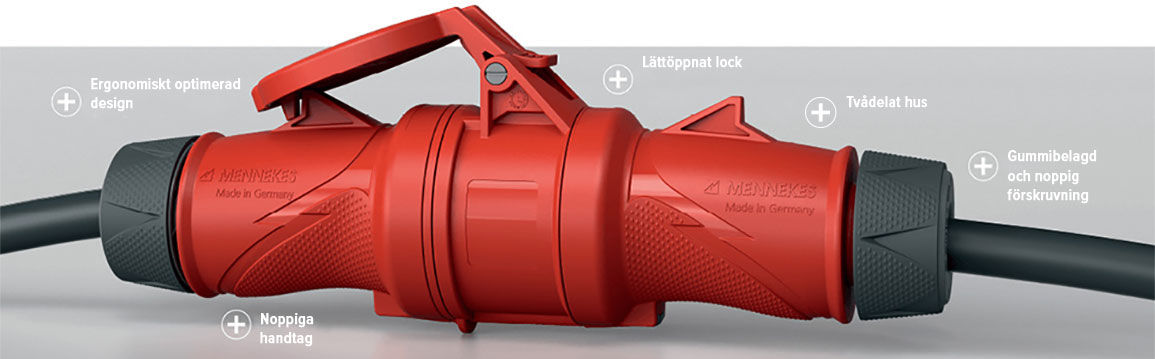

Översikt över fördelarna med våra kontakter och skarvuttag med 16 och 32 A.

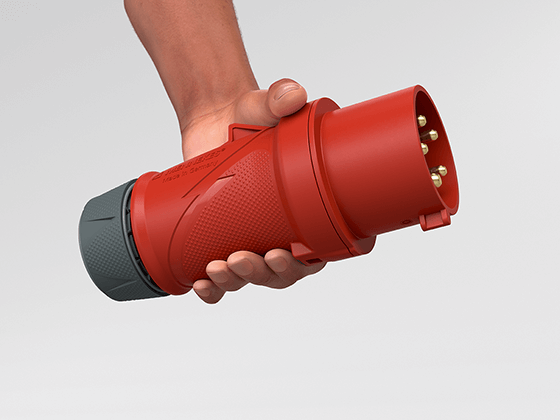

Detail feature 1 560x414 — Säker hantering tack vare ergonomiskt hus och noppig, halksäker greppzon.

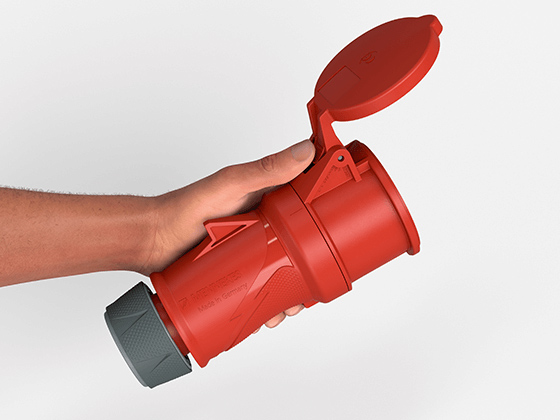

Detail feature 3 560x414 — Klaffluckans öppningshjälp på skarvuttaget gör det lätt att koppla i och dra ur.

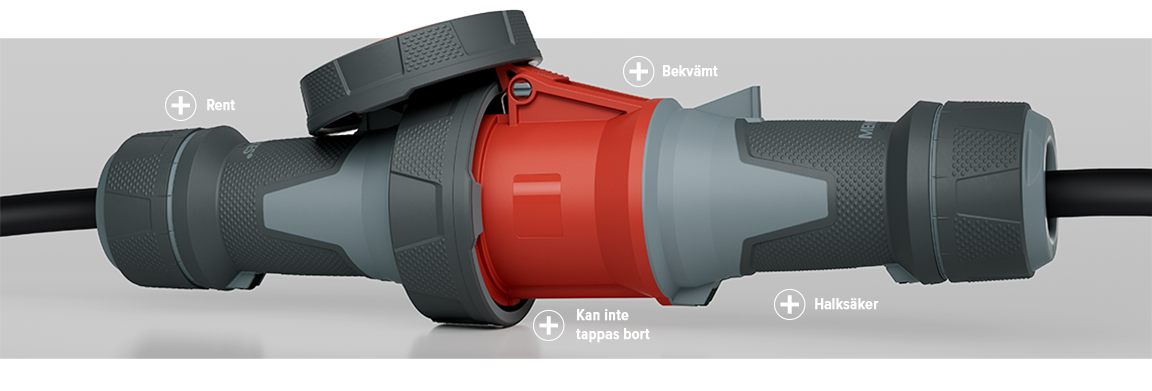

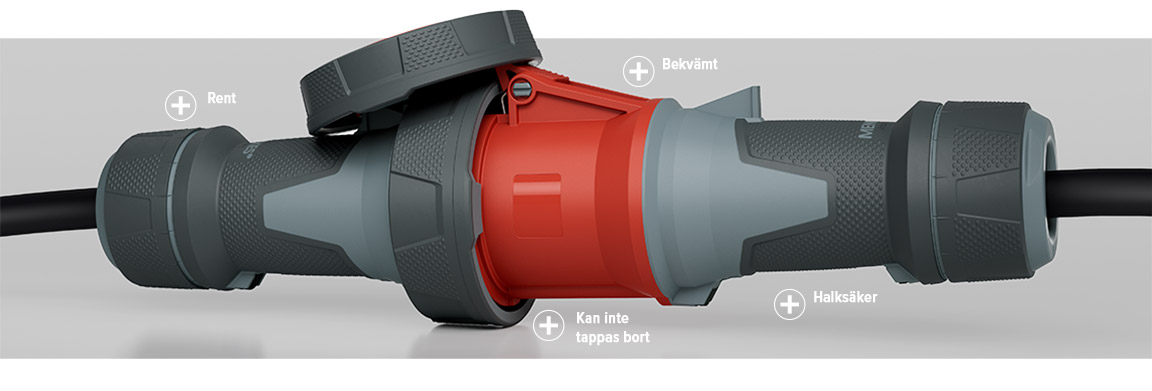

Översikt över fördelarna med våra kontakter och skarvuttag med 63 och 125 A.

Innovativ design – extra plus för ytterligare skydd

Elektriker i många olika branscher använder produkter från vår familj PowerTOP® Xtra. Där det råder krävande förutsättningar är anslutningsdonen extra rejäla och ger bästa möjliga skydd:

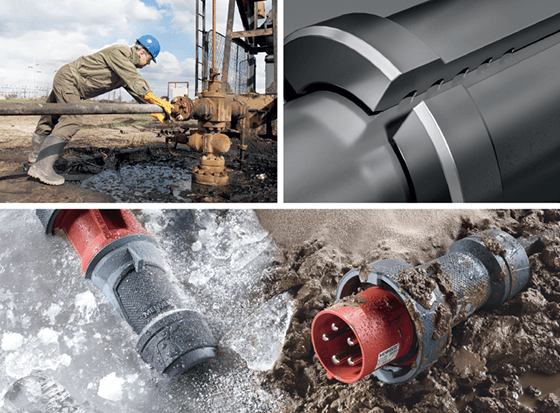

Skydd mot damm, vatten och aggressiva ämnen

Våra PowerTOP® Xtra anslutningsdon med 16 och 32 A uppfyller skyddsklass IP54 eller IP67 / IP69. 63 A-versionerna finns med IP54 och IP67 och 125 A-versionerna är endast tillgängliga i IP67. Dessutom är skarvuttagen med 63 A och 125 A utrustade med högvärmetåliga kontakthållare och förnicklade kontakter som tillval – på stickpropparna är kontaktstiften förnicklade. Anslutningsdon med 16 A och 32 A kan fås som varianten PowerTOP® Xtra R med samma robusta utrustning.

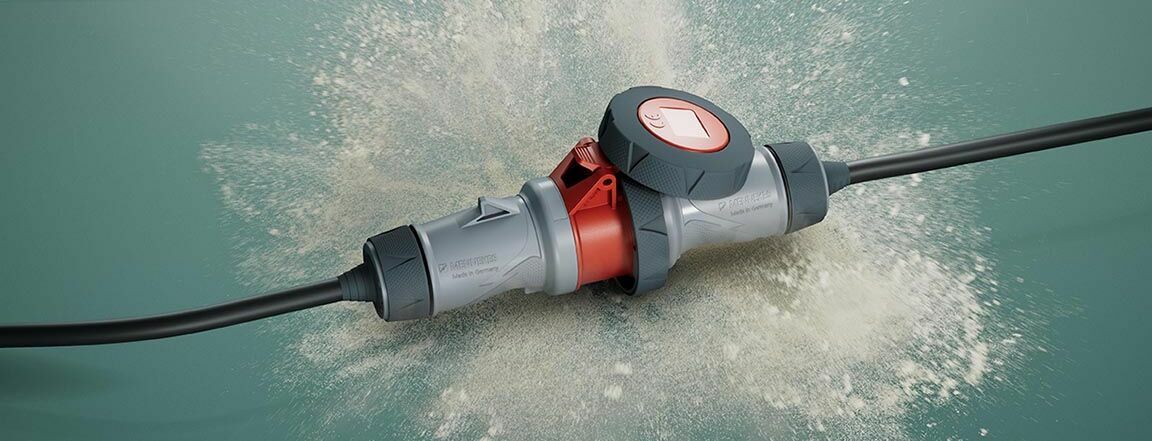

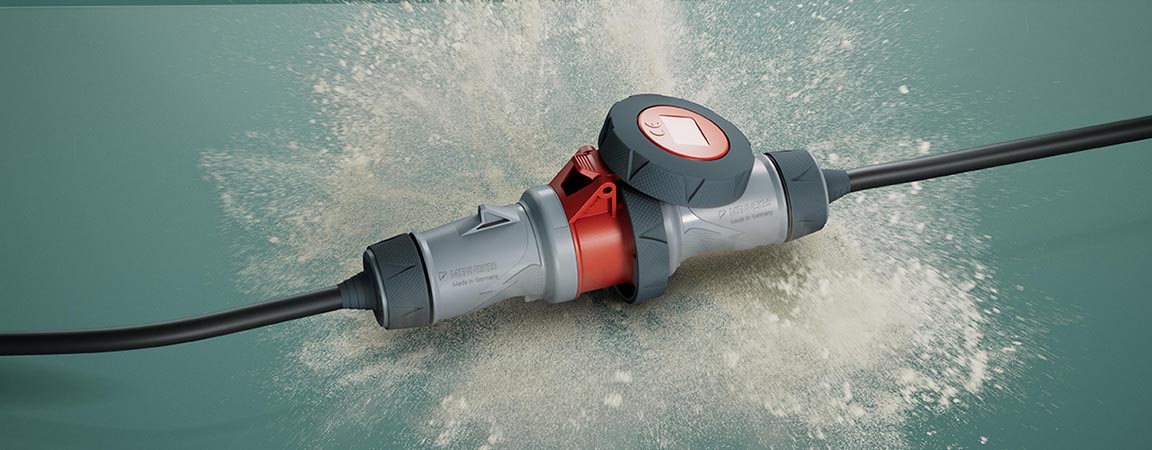

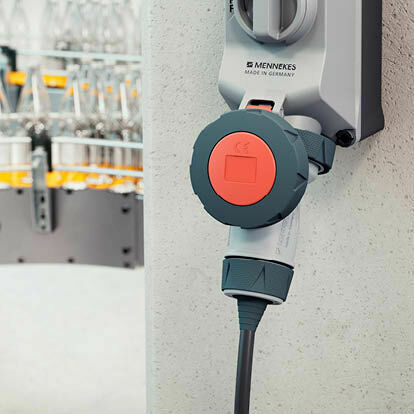

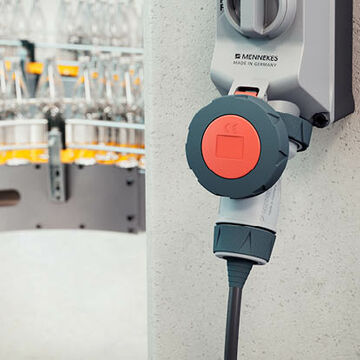

PowerTOP® Xtra G med skyddshylsa

Upptäck våra PowerTOP® Xtra G-applikationer med skyddshylsa, utformade för att förhindra att smuts och vatten samlas vid kabelgenomföringar. Detta är särskilt viktigt i känsliga miljöer som livsmedels- eller läkemedelsindustrin.

Läs mer om PowerTOP® Xtra G

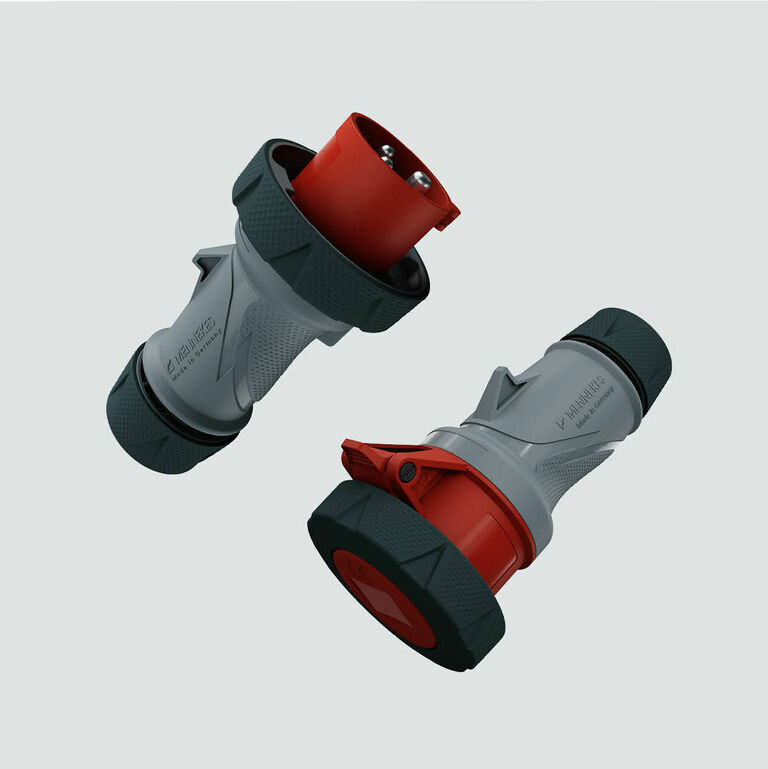

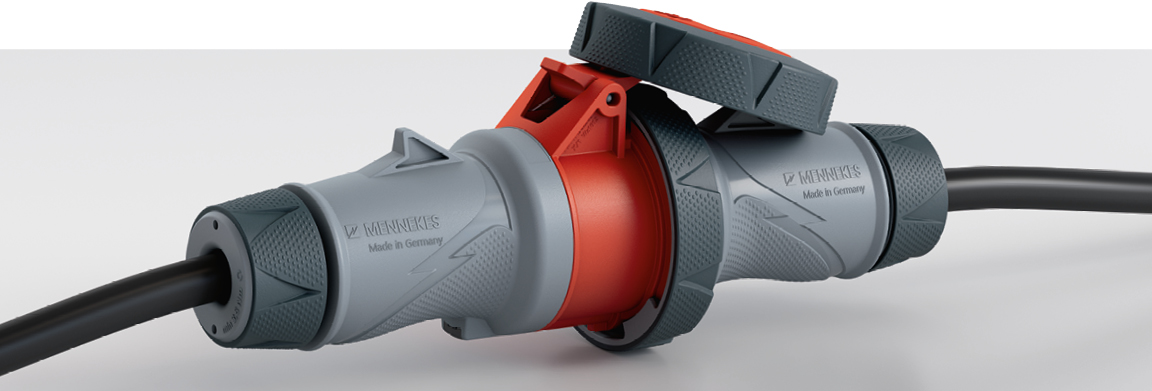

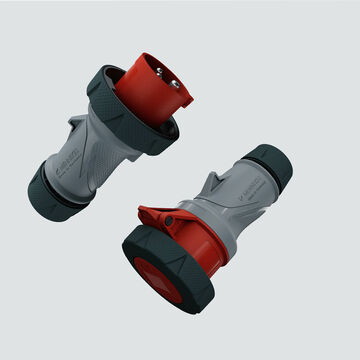

Anslutningsdon med kapslingsklass IP67 / IP69

Våra vattentäta stickproppar och skarvuttag i PowerTOP® Xtra-serien med den beprövade skruvkontakt-anslutningstekniken ErgoCONTACT® och ergonomiska form på höljet har utökats med ytterligare en funktion – utöver skyddet mot tillfällig nedsänkning (IP67) erbjuder den dessutom skydd mot vatten med extra högt tryck och höga temperaturer (IP69). Därmed kan anslutningsdon användas på lång sikt i omgivningar som ofta rengörs med högtryckstvätt.

Tack vare skruvförband med tätning och bajonettring kan inte något vatten tränga in i anslutningsdonet. Därmed är stickproppar och skarvuttagen med skyddsklass IP67 / IP69 bäst lämpade för användning i områden med särskild omgivningspåverkan som i livsmedelsindustrin. Det dubbla skyddet mot tillfällig nedsänkning och mot vatten med högt tryck och höga temperaturer gör dem extra robusta.

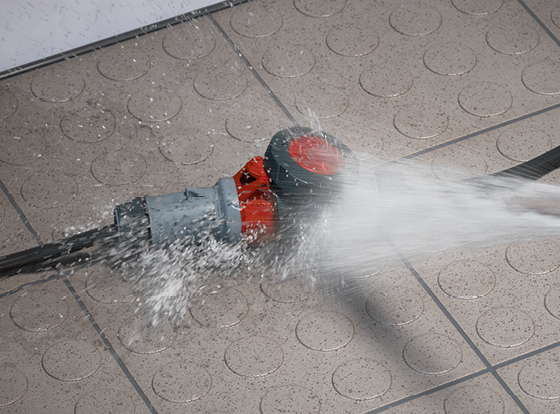

Även vid upprepad högtrycksrengöring förblir våra anslutningsdon med IP67 / IP69 vattentäta och är säkra och enkla att använda även när de är fuktiga eller våta tack vare de noppade greppytorna. I isatt tillstånd håller den gummerade bajonettringen kontakten med skarvuttaget eller uttaget tätt ihop.

Kraftsparande i- och urkoppling med X-CONTACT®

Innovativ teknik för säker hantering
Våra X-CONTACT® kontakthylsteknologi möjliggör enkel isättning och uttagning med upp till 50 procent lägre kraft tack vare hylsorna med X-formade skåror. Vid 63 A och 125 A är dessutom innerväggarna på kontakthylsorna räfflade för att säkerställa optimal och säker anslutning och samtidigt avlägsnas föroreningar automatiskt. Inte heller vid hårdhänt hantering eller frekvent isättning och uttagning uppstår några tecken på slitage och materialet förblir i gott skick, så att PowerTOP® Xtra anslutningsdon kan sättas i säkert och tillförlitligt under lång tid framåt.

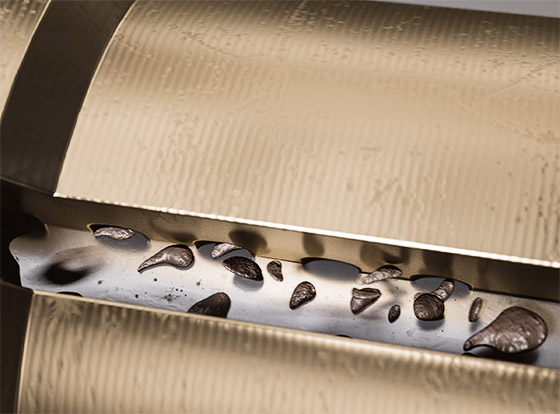

Nahaufnahme Schmutzpartikel in den Kontakthülsen

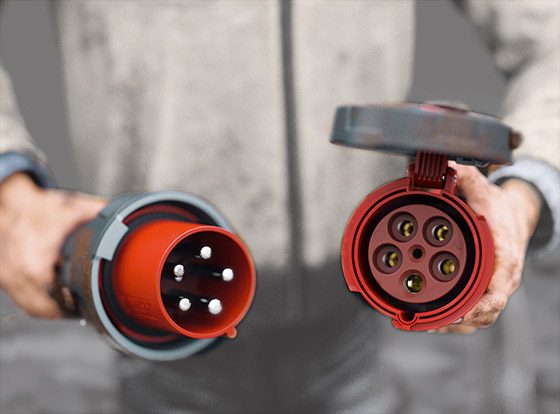

Stecker und Kupplung wird in den Händen gehalten

Bekväm montering – med minimalt behov av verktyg

Vi har gjort monteringsprocessen för vår PowerTOP® Xtra-familj så enkel som möjligt: Med husets självplacerande gänga, ett lås och ett kabelskruvförband går det snabbt och lätt att montera våra anslutningsdon från 16 till 125 A med bara några få verktyg.

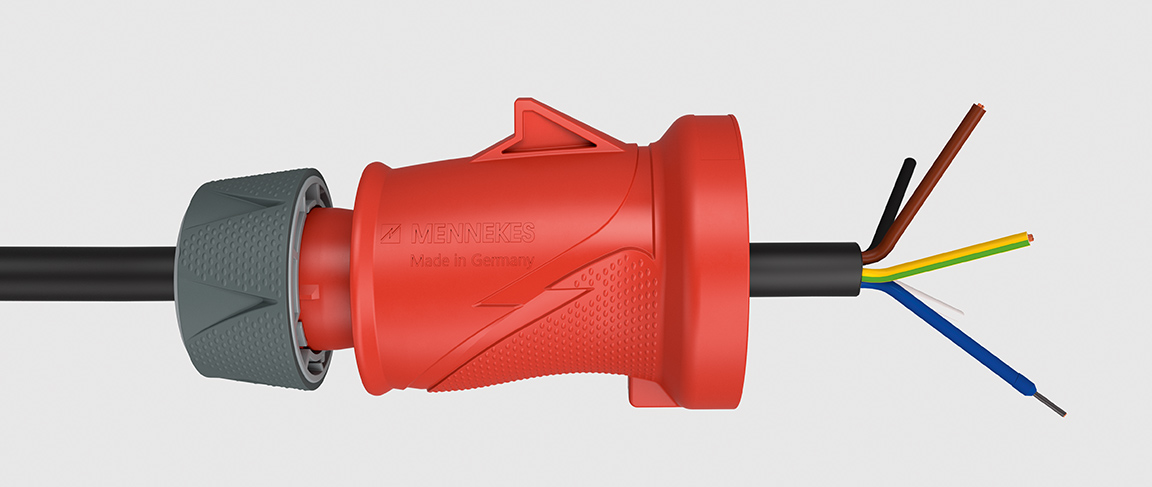

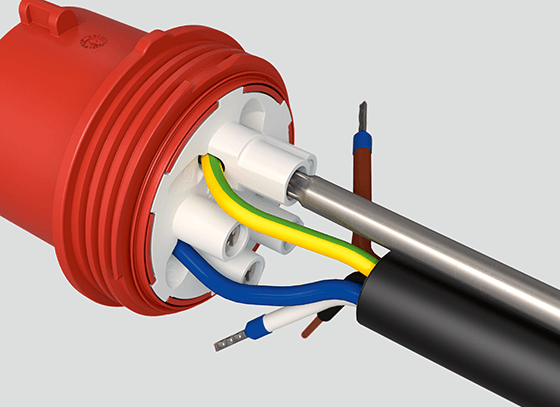

Snabb anslutning: Skruva på höljet, för in kabeln i höljet genom kabelanslutningen och skala av den. Avisolera ledaren och sätt på ändskydd (endast ErgoCONTACT®).

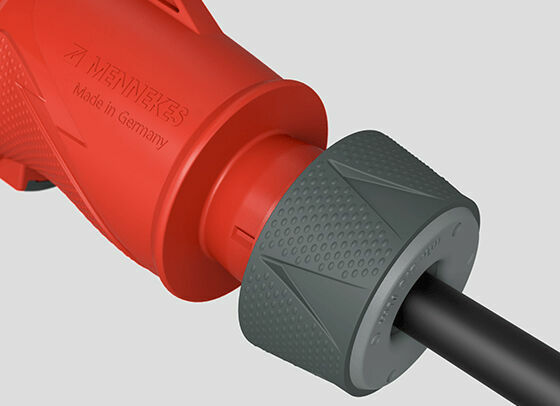

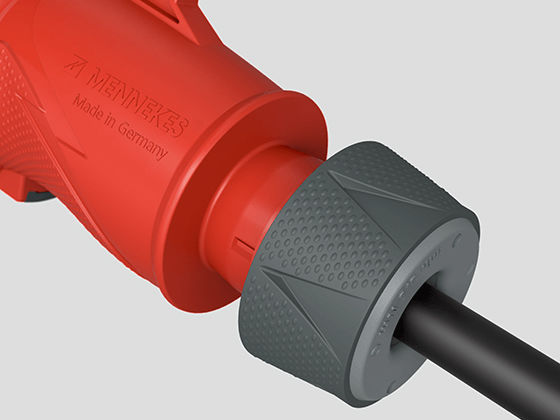

Snabb fastskruvning och säkring: Skruva fast höljet på framdelen och säkra sedan det med låsspärren. Genom att skruva igen den gummerade förskruvningen dragavlastas anslutningsledningen och höljet tätas.

Enkla och säkra anslutningstekniker

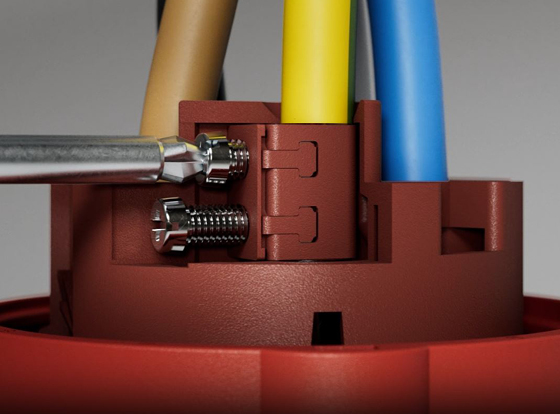

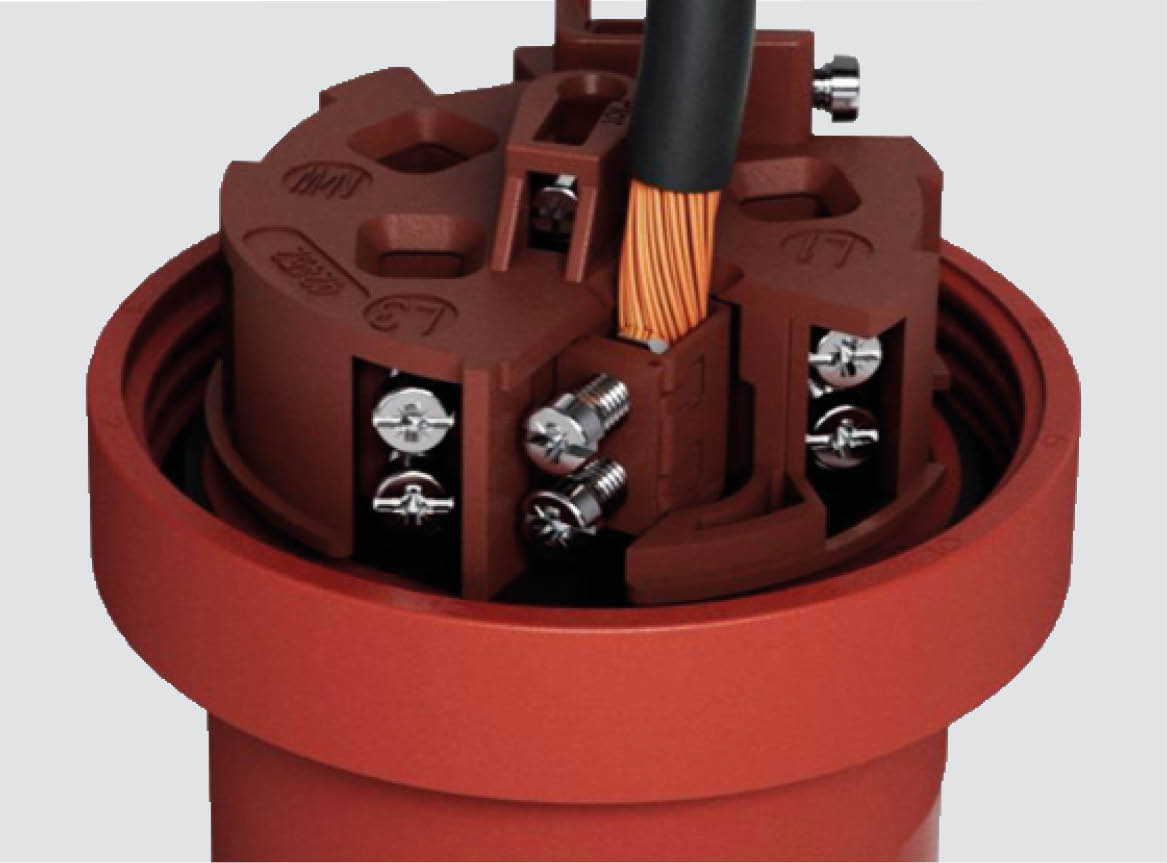

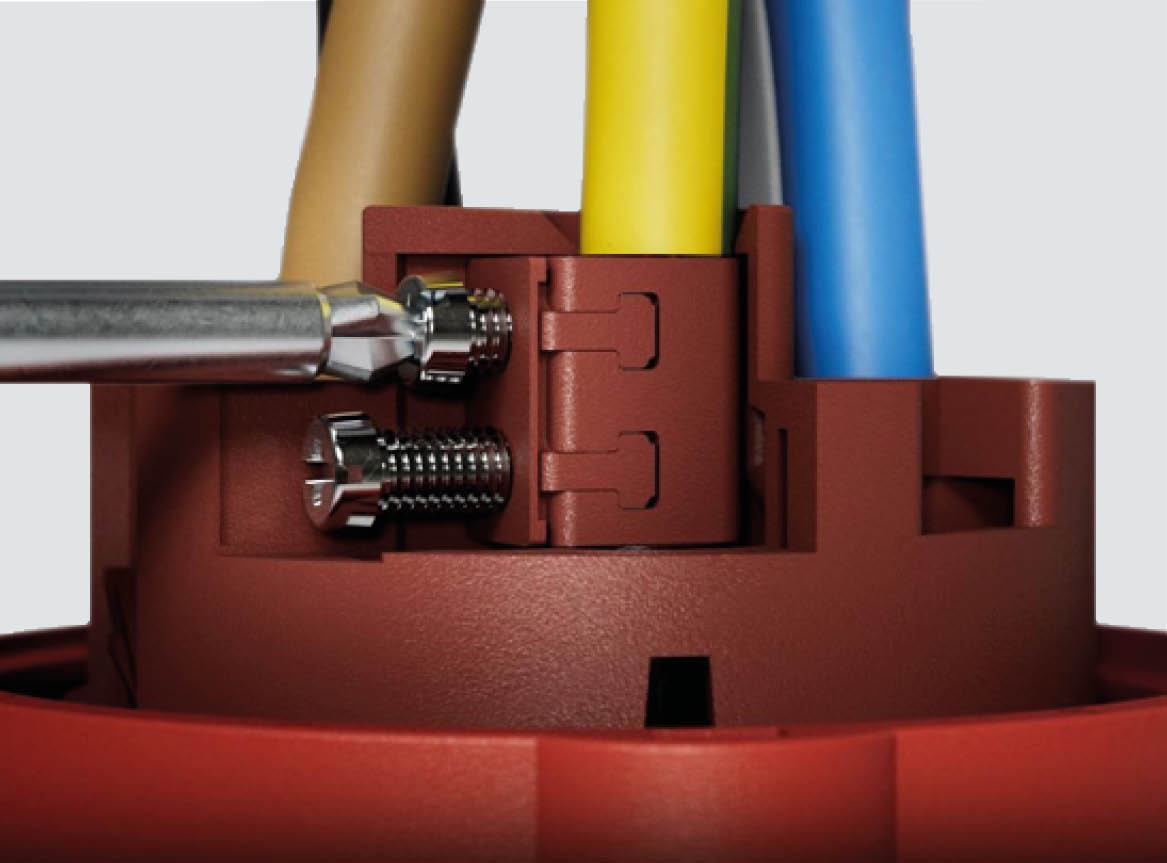

Våra CEE-stickproppar med 63 och 125 A är utrustade med vår beprövade skruvkontakt-anslutningsteknik. Därmed är de enkla att ansluta och störa strömmar flödar säkert under lång tid. Till CEE-stickproppar och CEE-skarvuttag med 16 och 32 A finns den specialutvecklade, innovativa och bekvämt skruvbara anslutningstekniken ErgoCONTACT®. De möjliggör enkel, säker och ergonomisk installation. Dessutom finns stickkopplingarna med 16 och 32 A som varianten PowerTOP® Xtra S med den skruvlösa anslutningstekniken SafeCONTACT.

Anslutningsteknik ErgoCONTACT®

Hela PowerTOP® Xtra-familjen finns med skruvkontaktanslutningsteknik. Vi har vidareutvecklat dessa för 16 A- och 32 A stickpropp och -skarvuttag med den bekväma anslutningstekniken ErgoCONTACT®. De gör installationen enkel, säker och snabbare.

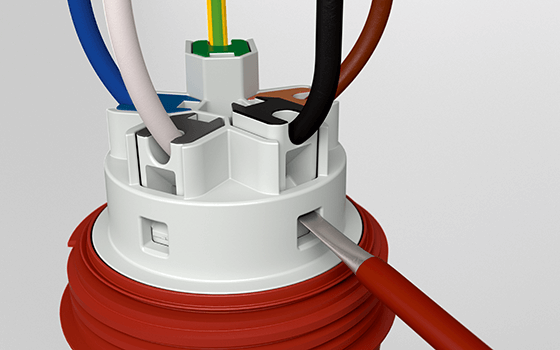

geöffneter Stecker beim Anschluss mit einem Schraubenzieher

Hos ErgoCONTACT® sätts skruvmejseln inte an från sidan, utan rakt framifrån, vilket gör att du lättare kan nå det nödvändiga vridmomentet och skruvtrycket går direkt från greppet. Alla skruvar pekar i samma riktning. Det innebär att du inte längre måste vrida den främre delen i handen för att dra åt de enskilda polernas kontaktskruvar efter varandra, något som sparar tid.

Anschnitt der Leiterführung des PowerTOP® Xtra mit der Kombischraube

Svängda ledarstyrningskanaler styr enkelt och säkert ledarändarna till kontakterna.

Skruvvägen får stöd av en styrkrage. Det förhindrar att de glider av och minimerar skaderisken.

Det är endast nödvändigt att skruva fast en skruv per kontakt. Det är en kombiskruvar som har satts fast på fabrik och är integrerad i styrkragen och kan skruvas fast med antingen stjärn- eller spårskruvmejsel. Att varje kontakt endast har en skruv som måste skruvas i underlättar installationen ytterligare och sparar tid vid monteringen.

Anslutningsteknik SafeCONTACT

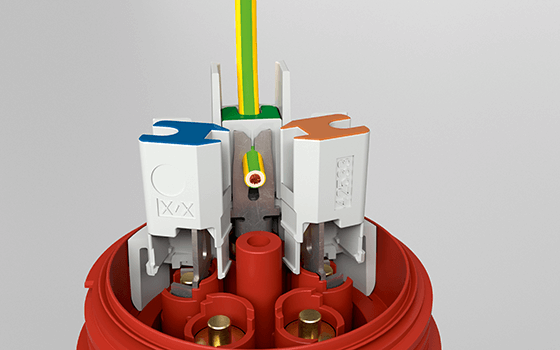

Våra stickkopplingar med 16 och 32 A finns även i varianten PowerTOP® Xtra S med den skruvlösa skär-kläm-tekniken SafeCONTACT. Med den är det inte längre nödvändigt att avisolera eller förbehandla ledare, vilket sparar mer än hälften av den vanliga anslutningstiden och underlättar senare vid underhåll!
