Anslutningsteknik för våra stickkopplingar

Våra kontaktdon är utrustade med olika anslutningstekniker - för enkel, säker och tidsbesparande installation. Här hittar du en översikt över våra användarvänliga anslutningstekniker ErgoCONTACT®, SafeCONTACT, TwinCONTACT och skruvkontakt.

Anslutningsteknik ErgoCONTACT®

PowerTOP® Xtra-lösningarna i 16 och 32 A är utrustade med den speciellt vidareutvecklade, innovativa och bekväma skruvkontakt-anslutningstekniken ErgoCONTACT®. Den gör installationerna enkla, säkra och ergonomiska: Skruvmejseln förs inte in från sidan, utan framifrån så att skruvtrycket riktas mot handtaget. Skruvens väg stöttas dessutom av en styrkrage. Det förhindrar att den glider fel och minimerar risken för personskador. Det är endast nödvändigt att skruva fast en skruv per kontakt. Det är en kombiskruvar som är fast integrerad i styrkragen, och som inte kan tappas bort. Dessutom kan den skruvas fast både med stjärn- och spårskruvmejsel. Alla skruvar pekar i samma riktning. Det innebär att du inte längre måste vrida den främre delen i handen för att dra åt de enskilda polernas kontaktskruvar efter varandra, något som sparar tid.

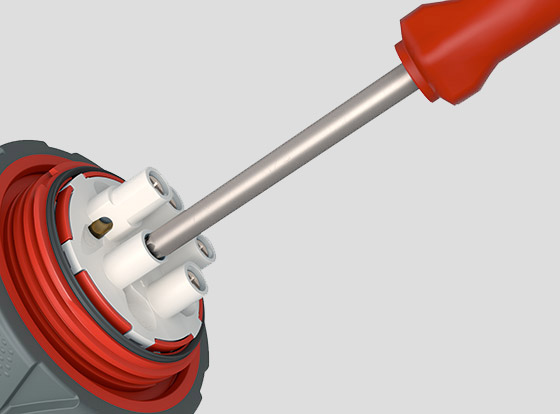

Hos ErgoCONTACT® sätts skruvmejseln inte an från sidan, utan rakt framifrån, vilket gör att du lättare kan nå det nödvändiga vridmomentet och skruvtrycket går direkt från greppet. Alla skruvar pekar i samma riktning. Det innebär att du inte längre måste vrida den främre delen i handen för att dra åt de enskilda polernas kontaktskruvar efter varandra, något som sparar tid.

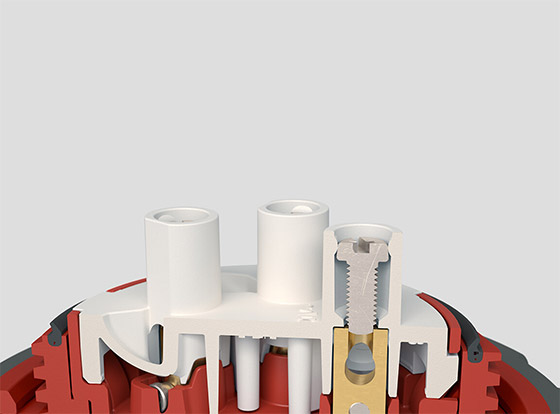

Svängda ledarstyrningskanaler styr enkelt och säkert ledarändarna till kontakterna.

Skruvvägen får stöd av en styrkrage. Det förhindrar att de glider av och minimerar skaderisken.

Det är endast nödvändigt att skruva fast en skruv per kontakt. Det är en kombiskruvar som har satts fast på fabrik och är integrerad i styrkragen och kan skruvas fast med antingen stjärn- eller spårskruvmejsel. Att varje kontakt endast har en skruv som måste skruvas i underlättar installationen ytterligare och sparar tid vid monteringen.

Anslutningsteknik SafeCONTACT

Våra stickkopplingar med 16 och 32 A finns även i varianten PowerTOP® Xtra S med den skruvlösa skär-kläm-tekniken SafeCONTACT. Med den är det inte längre nödvändigt att avisolera eller förbehandla ledare, vilket sparar mer än hälften av den vanliga anslutningstiden och underlättar senare vid underhåll!

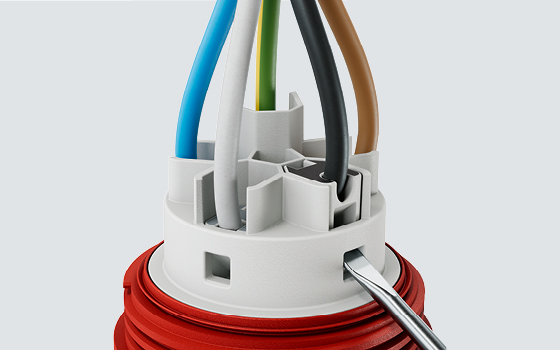

Anslut ledaren utan avisolering, dra ner plintarna med skruvmejseln. Klart!

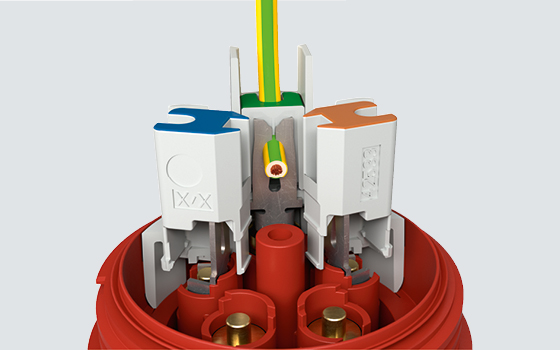

När man trycker ner kopplingsplinten avisoleras ledaren och en säker anslutning är etablerat.

Skruvfri fjäderplintskoppling TwinCONTACT

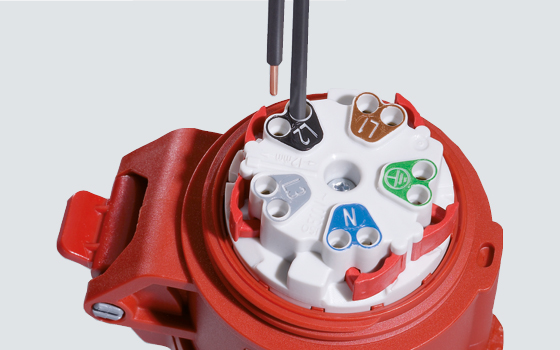

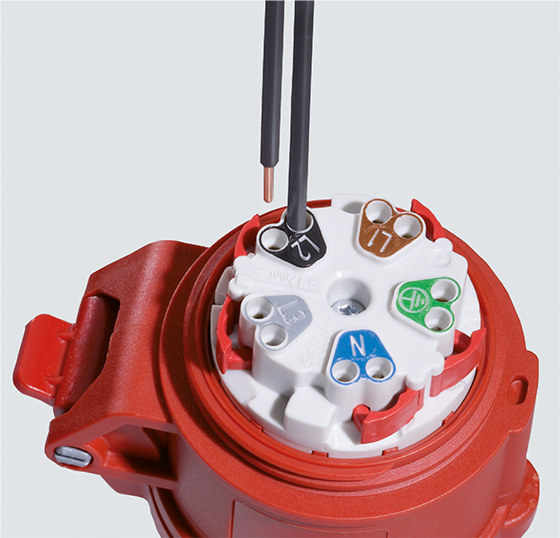

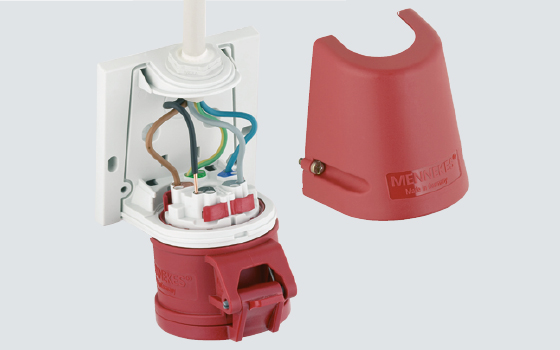

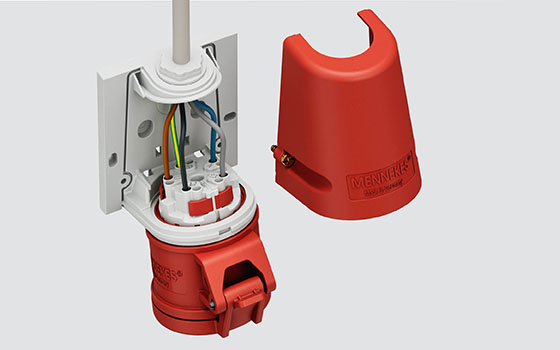

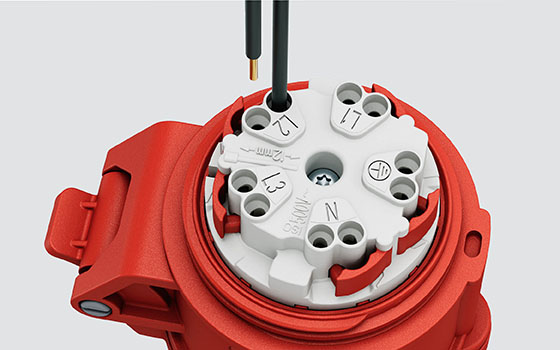

MENNEKES vägg- och påbyggnadsuttag i 16 och 32 A finns med den extra tidsbesparande skruvfria fjäderplintskopplingen TwinCONTACT. Här avisolerar du ledaren och för in den helt utan verktyg i uttaget. Kodade dubbelplintar sörjer för korrekt och fast anslutning av ledaren. Om du vill lossa en ledare igen trycker du på den röda frigöringsknappen och kan enkelt dra ut ledaren.

Skruvkontakt-anslutningsteknik 63 och 125 A

På modellerna med 63 och 125 A är kontaktskruvarna integrerade platsbesparande bredvid styrkragarna i framdelen av kontakten, skarvuttaget eller uttag. De avisolerade ledarna förs enkelt in – de kan användas med eller utan ledarhylsor.

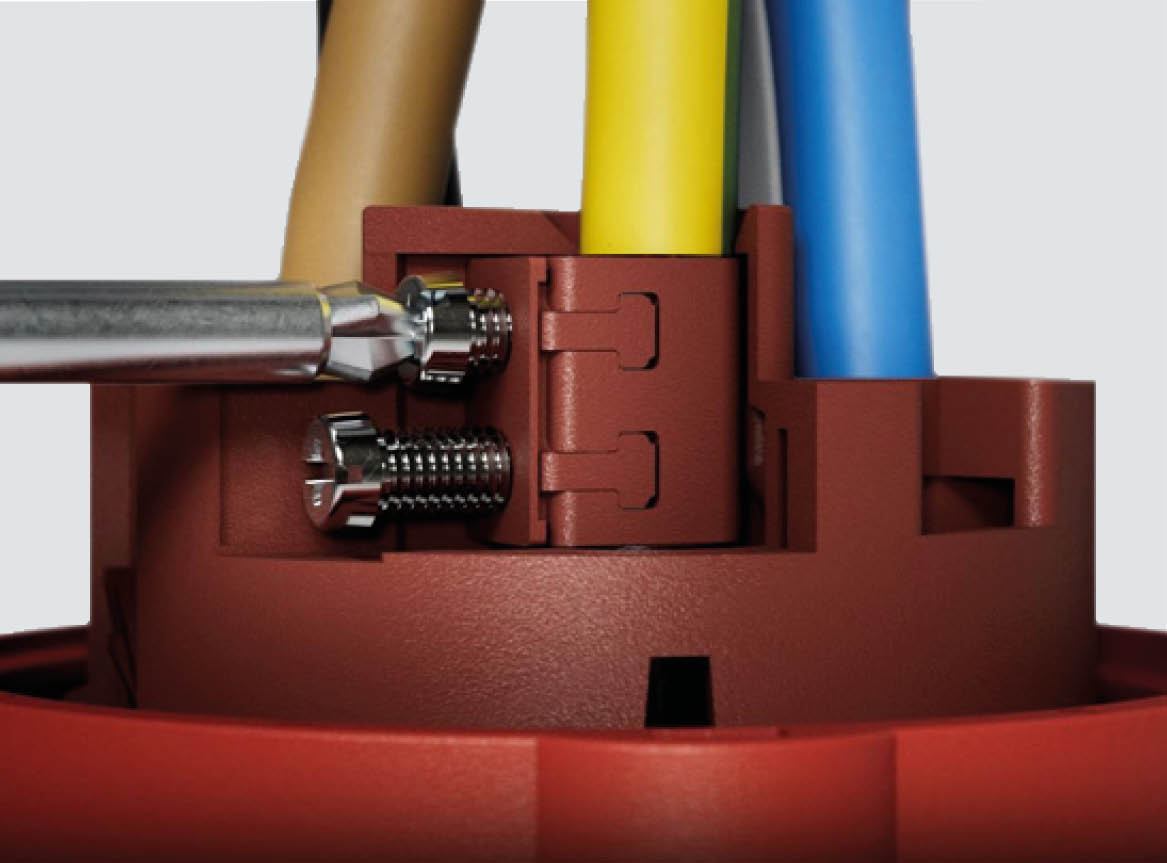

Två kontaktskruvar sörjer för att ledaren hålls säkert. Dessa dras åt korsvis och håller ledarna på plats under lång tid.
