SCHUKO® applikationer med kapslingsklass IP54 och IP68
SCHUKO® applikationer från MENNEKES står för maximal robusthet och en tillförlitlig energiförsörjning – från IP54 till IP68. Våra särskilt motståndskraftiga IP68‑Stickproppar och Skarvuttager är utvecklade för våta och krävande miljöer: vattentäta i anslutet läge, greppvänliga även vid fukt och mycket hållbara.
Även IP54‑varianterna övertygar med robusta material, hög mekanisk tålighet och enkel installation. Oavsett om det gäller vägg‑ eller paneluttag, Stickproppar eller Skarvuttager – vårt SCHUKO® sortiment erbjuder lämpliga lösningar för en mängd olika användningsområden.
Upptäck mångfalden i våra SCHUKO® produkter och lär dig mer om kapslingsklasser, teknik och optimerade användningsmöjligheter.
SCHUKO® IP68. Gjord för extrema förhållanden.
För applikationer med hög mekanisk belastning eller i miljöer som är permanent våta finns SCHUKO® Stickproppar och Skarvuttager med kapslingsklass IP68. De är utrustade med ett bajonettlock och ett skyddslock och förblir vattentäta i anslutet läge – även vid nedsänkning.
De knottrade greppytorna samt den gummerade och även knottrade kabelgenomföringen säkerställer god hantering. Även vid fukt eller väta kan Stickproppar och Skarvuttager greppas säkert.
SCHUKO® IP68 användningsområden.
SCHUKO® Stickproppar och Skarvuttager med kapslingsklass IP68 är det perfekta valet för krävande miljöer där tillförlitlighet och robusthet är avgörande. De erbjuder ett säkert skydd mot damm och nedsänkning och lämpar sig därför utmärkt för utomhusbruk, exempelvis vid regn, snö eller direkt exponering för väder och vind.

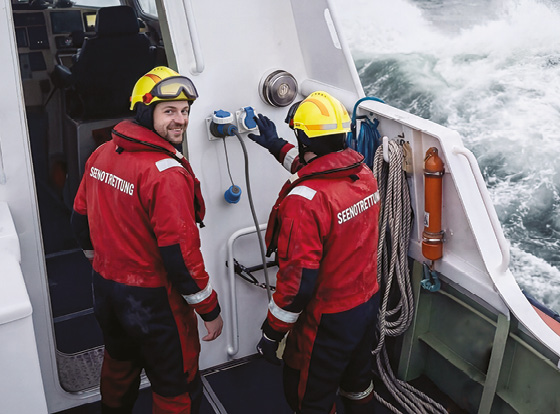

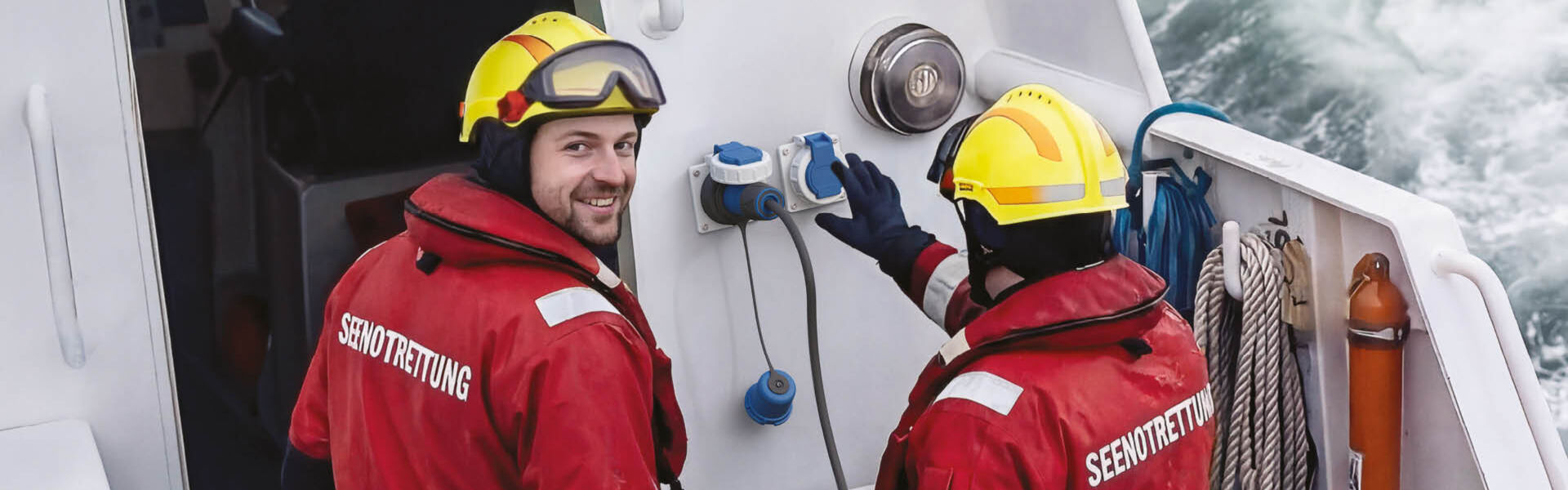

På byggarbetsplatser imponerar de genom sin höga motståndskraft mot smuts, fukt och mekanisk belastning. Även inom industriella miljöer – från produktionsanläggningar och verkstäder till fuktiga eller dammiga produktionsområden – säkerställer de en konsekvent och pålitlig strömförsörjning. Organisationer som motsvarande räddningstjänst, brandkår och försvarsmakt drar nytta av deras robusthet vid arbete i översvämningsområden, i regn eller i leriga insatsmiljöer. För marina tillämpningar, exempelvis på båtar, i hamnar, varv eller hos sjöräddningsenheter, erbjuder SCHUKO® IP68‑applikationer högsta säkerhet även under de mest ogynnsamma förhållanden. Inom jordbruket visar de sina styrkor i bevattningssystem eller i moderna stallmiljöer, där fukt och smuts är en del av vardagen.
Snabbt, okomplicerat och helt tillförlitligt: vår installationsprocess gör skillnaden.
Tack vare den innovativa, universella silikonpackningen elimineras helt behovet av tidskrävande anpassning eller utbyte av olika tätningskomponenter. Ett enda tätningselement täcker på ett tillförlitligt sätt alla kabeldiametrar från 6,4 till 16,5 mm – flexibelt, rent och effektivt.
Snabb installation i tydligt definierade steg:
Dra ut insatsen, föra igenom kabeln, ansluta ledarna, fixera insatsen på två punkter, dra åt kabelgenomföringen – klart. Enklare och snabbare blir det knappast.
Mer komfort tack vare genomtänkta detaljer
Oförlorbara skruvar säkerställer att både hölje‑ och kontaktskruvarna sitter kvar på sin plats och inte kan falla ut av misstag. Dessutom krävs inga specialverktyg – en vanlig PZ2‑skruvmejsel är fullt tillräcklig.
För extra säkerhet och en felfri installation är all relevant information direkt markerad på insatsen: avmantlingslängden är tydligt utmärkt. För avisoleringslängden finns till och med en integrerad mall. På så sätt kan de korrekta längderna bestämmas enkelt och exakt – helt utan ytterligare mätverktyg.
Din fördel: spara tid och minska kostnaderna
Den kortare installationstiden och den lägre felbenägenheten leder till reducerade monteringskostnader. På så sätt drar dina projekt nytta av en snabb, säker och kostnadseffektiv genomförandeprocess.

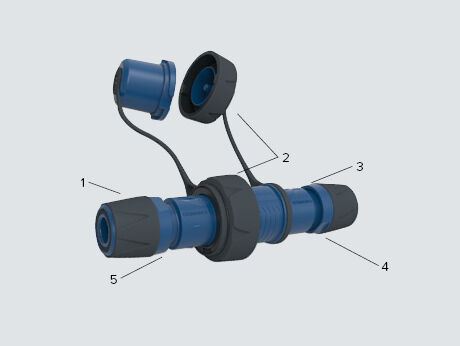

Egenskaper för SCHUKO® IP68
1. Kabelförskruvning med tätning för alla kabeldiametrar
2. Bajonettlock och kabelgenomföring – 2K‑teknik
3. Civil variant i blått, militär variant i bronsgrönt
4. Anliggningsyta för momentnyckel
5. Robust hölje

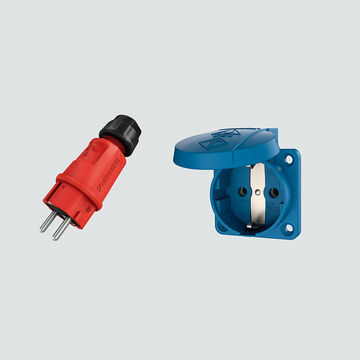

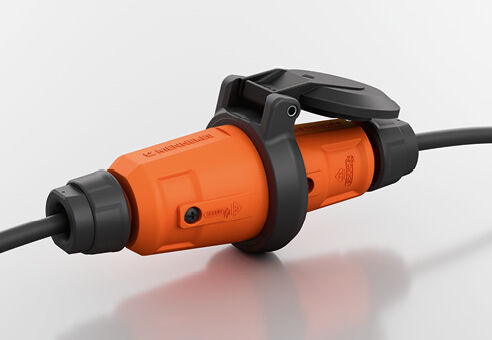

Robusta höljen med kapslingsklass IP54
Våra Stickproppar och Skarvuttager med IP54‑skydd är tillverkade av högpresterande plast och är därmed mycket motståndskraftiga mot UV‑strålning, de flesta oljor, fetter, lösnings‑ och rengöringsmedel, kolväten samt organiska och oorganiska baser.
De robusta höljerna klarar dessutom belastningar upp till en vikt av ett ton. Den självstängande luckan på Skarvuttagerna garanterar IP54‑skydd, och i drift tål applikationerna temperaturer mellan –30 °C och +40 °C. Den fastskruvade tätningen på kabelgenomföringen och det stora anslutningsutrymmet gör installationen särskilt enkel och bekväm.
Certifieringsöversikt för SCHUKO® Stickproppar och Skarvuttager (IP54)
Alla SCHUKO® Stickproppar med kapslingsklass IP54 och dubbelt jordningssystem är certifierade enligt både VDE och CEBEC.
SCHUKO® Skarvuttager med IP54‑skydd har en VDE‑certifiering, medan de fransk‑belgiska Skarvuttagerna har en CEBEC‑certifiering.

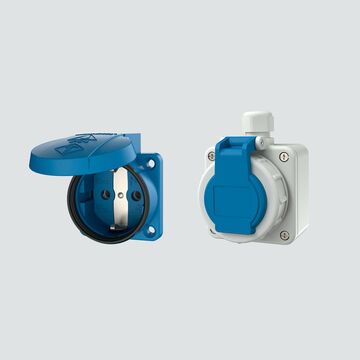

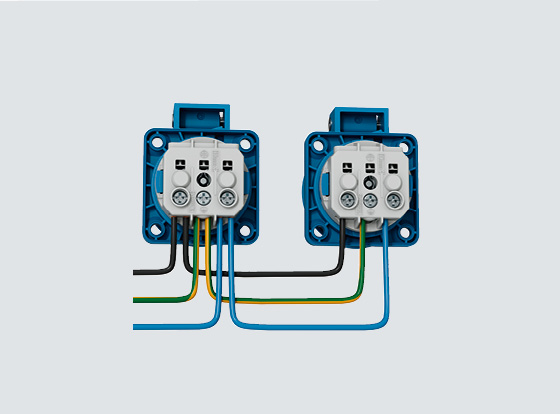

SCHUKO® panelmonterade uttag med skruvklämmor
Beprövad anslutningsteknik för säkra installationer
Robusta skruvklämmor möjliggör en tillförlitlig kabelanslutning och erbjuder permanent säkra strömförsörjningar även i krävande industriella applikationer. Skruvklämmorna är utformade som genomgångsklämmor för vidarekoppling.
Skyddsgrad för SCHUKO® applikationer.
Ändring av standarden DIN VDE 0620.
För användning i flyttbara apparater måste, enligt de aktuella föreskrifterna, paneluttag användas som uppfyller skyddsklass IPX4 med stängt täcklock och med en isatt, kompatibel Stickpropp – oavsett användningsläge. Före standardändringen i februari 2010 ansågs skyddsgraden IPX4 vara uppfylld om villkoren uppnåddes när uttagen installerades i lodrätt position. För uttag avsedda för fast installation gäller detta fortfarande.
