Vad är IP-skyddstyper och IP-skyddsklasser?
IP-skyddsklassen (IP = Ingress Protection) för stickproppar och uttag anger den påverkan som enheterna är skyddade mot - t.ex. inträngande av främmande föremål, damm och vatten. Detta är en förutsättning för säker hantering av elektriska system.
Termen skyddsklass avser säkerhetsåtgärder som är avsedda att skydda mot spänning eller elektriska stötar och därmed mot elolyckor.
IP-klasser

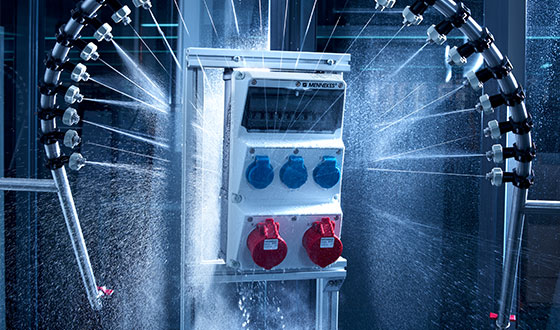

CEE-stickkopplingar ska alltid fungera tillförlitligt. Därför måste de bland annat uppfylla en viss kapslingsklass. IP-klasser (IP = Ingress Protection) ger information om vilken yttre påverkan en stickkoppling är skyddad mot. Varje IP-klass består av två siffror. Dessa definierar exakt i vilken utsträckning apparathöljet skyddar apparatens inre mot oönskad inträngning. Den första siffran ger information om skyddet mot främmande partiklar och beröring. Den andra siffran ger information om skyddet mot vatten. Sifferkombinationerna har fastställts i standarden SS-EN/IEC 60529.
Uttag och skarvuttag måste uppfylla den angivna kapslingsklassen under användningen, oavsett om kontakten är isatt eller inte. För kontakter och apparatkontakter gäller kapslingsklassen när de är anslutna med en komplementärdel (skarvuttag eller uttag).
CEE-stickkopplingar måste uppfylla kapslingsklasserna IP44 eller IP67, CEE-stickkopplingar med märkströmmar från 100/125 A måste uppfylla kapslingsklass IP67. Om uttag med 100/125 A är fästa i höljet eller bildar en konstruktionsmässig enhet med denna kan hela konstruktionen också ske enligt kapslingsklass IP44.

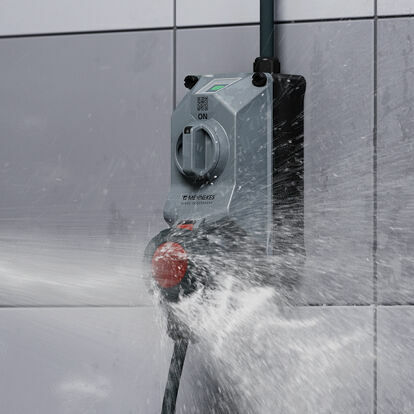

Förutom produktlösningar i IP44 eller IP67 erbjuder vi även särskilt robusta och frånkopplingsbara CEE-uttag samt stickproppar och skarvuttager med IP67/IP69-skydd. Dessa pluggar och uttag förblir vattentäta även under vatten och vid högtryckstvätt.

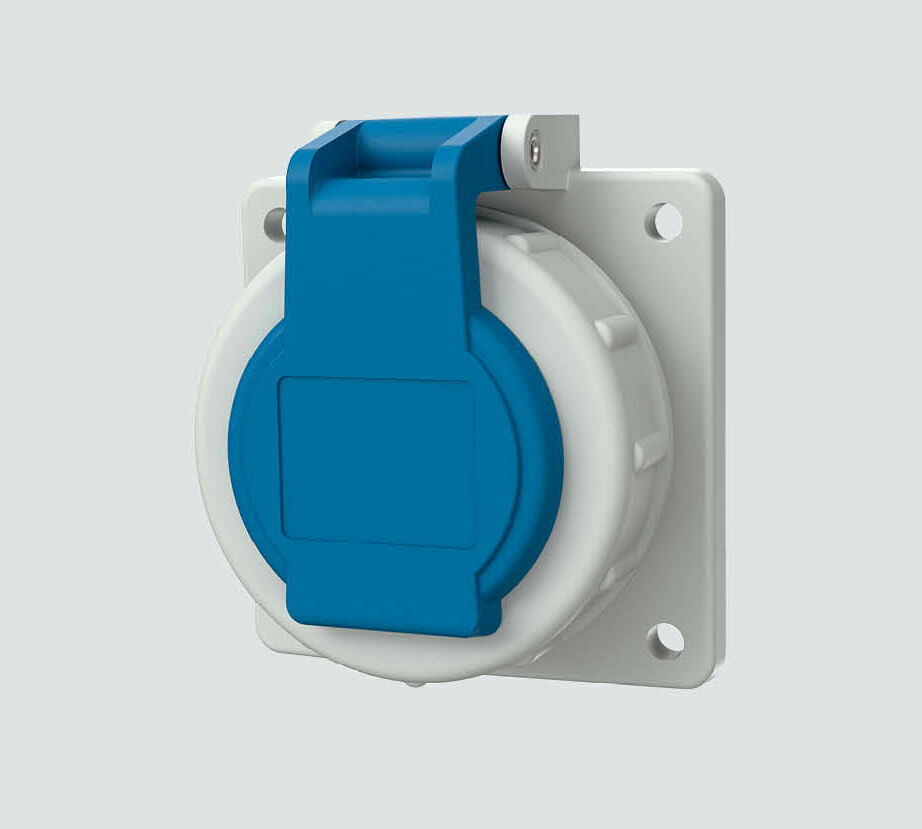

För konventionella SCHUKO®-uttag enligt DIN VDE 0620 och DIN 49440 ff. är det särskilt viktigt att notera att de på grund av sin konstruktion endast kan uppfylla skyddsgraden IP44 när det gångjärnsförsedda locket är stängt, eftersom vatteninträngning inte kan förhindras i området för skyddskontakten.
Förutom SCHOKO®-uttag med den angivna kapslingsklassen IP44 erbjuder vi även uttag enligt SCHUKO®-standard med kapslingsklass IP68 för användning i våta miljöer, t.ex. hamnar, simbassänger eller utomhusområden.
Våra stickproppar och uttag är märkta med relevant skyddsklass. En detaljerad översikt över de olika typerna av skydd och betydelsen av de enskilda koderna hittar du i vår praktiska tabell över IP-skyddsklasser.
Tabell IP-skyddstyper
| 1:a siffran i koden | ||
|---|---|---|
| IEC 60529 | Hölje skyddat mot inträngande | Skydd mot kontakt med |
| 0 | inget skydd | inget skydd |
| 1 | Fasta partiklar större än 50 mm | Baksidan av handen |
| 2 | Fasta partiklar större än 12,5 mm | Finger |
| 3 | Fasta partiklar större än 2,5 mm | Verktyg |
| 4 | Fasta partiklar större än 1 mm | Ledning |
| 5 | Damm i skadliga mängder | Fullständigt skydd mot kontakt |
| 6 | Dammtätt | Fullständigt skydd mot kontakt |
| 2:a numret i koden | |
|---|---|
| IEC 60529 | Höljen skyddade mot inträngande |
| 0 | inget skydd |
| 1 | Droppe vatten som faller vertikalt |
| 2 | Droppe vatten som faller vertikalt på hölje som lutar upp till 15° |
| 3 | Skydd mot fallande vattenstråle upp till 60° mot vertikalplanet |
| 4 | Skydd mot vattenstänk på alla sidor |
| 5 | Skydd mot vattenstrålar (munstycke) från alla vinklar |
| 6 | Skydd mot starka vattenstrålar |
| 7 | Skydd mot tillfällig nedsänkning i vatten |
| 8 | Skydd mot permanent nedsänkning i vatten |
| 9 | Skydd mot vatten vid högtrycks-/ångstråletvätt, specialjordbruk |
IP-skyddsklasser
IP-skyddsklasser enligt DIN EN/IEC 61140 / VDE 0140-1
Skyddsklasserna beskriver de säkerhetsåtgärder som skyddar mot farlig spänning/elektrisk chock och därmed mot en elolycka. Det finns fyra skyddsklasser: 0, 1, 2 och 3.
0: Inget extra skydd utöver den grundläggande isoleringen
1: Skyddsjordning
2: Skyddande isolering
3: Säkerhet extra låg spänning
Skyddsklasserna för all elektrisk utrustning definieras i standarderna DIN EN/IEC 61140 och VDE 0140-1. De symboler som ska användas för att märka utrustningen definieras i standarden DIN EN/IEC 60417.
